SDAINLM16(230V50HZ,240V60HZ) Stykačová kombinace Y-D 7,5kW EATON 278311
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017667
- Kód dodavatele:
- 278311
- EAN:
- 4015082783112
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,36 Kč
Technické parametry
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 16 A
- Provozní proud AC-3 400V:
- 16 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 82 mm
SDAINLM16(230V50HZ,240V60HZ) Stykačová kombinace Y-D 7,5kW EATON 278311
SDAINLM16 (230V50HZ,240V60HZ) Stykačová kombinace Y‑D EATON, EAN 4015082783112, je určena pro řízení střídavého napětí s typem ovládacího napětí AC a řídícím napětím AC 230–240 V (AC 50/60 Hz), přičemž provozní napětí činí AC 24–690 V.
Provozní výkon AC‑3 (400 V) 7,5 kW při provozním proudu AC‑3 16 A (AC‑1 též 16 A), vybaveno 9 spínacími a 3 pomocnými spínacími kontakty a hlavním obvodem se šroubovým připojením.
Stupeň krytí IP20, rozměry 82 × 158 × 117 mm, montáž na lištu: ne.
Proč si vybrat tuto stykačovou kombinaci?
- Řídící napájecí napětí je 230 V AC (50 Hz), tedy vhodné pro standardní AC řídicí obvody.
- Provozní výkon při přepínání v zátěži AC-3 (400 V) je 7,5 kW, což odpovídá výkonovým požadavkům elektromotorů této kategorie.
- Pro provozní režimy AC-3 i AC-1 při 400 V je jmenovitý proud 16 A, což usnadňuje dimenzování ochrany a přívodů.
- Počet spínacích kontaktů je 9, což umožňuje vícenásobné spínací konfigurace v rámci jedné kombinace.
- Montážní provedení: není určena pro montáž na lištu, počítejte s alternativním způsobem upevnění.
- Kombinace nese označení SDAINLM16 (Y-D) EATON 278311, typově řešená jako stykačová kombinace Y-D pro uvedené parametry.
Interní název produktu
SDAINLM16(230V50HZ) Stykač Y-D 7,5kW
Podrobný popis produktu
Stykačová kombinace Y-D, 7.5kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 16 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz

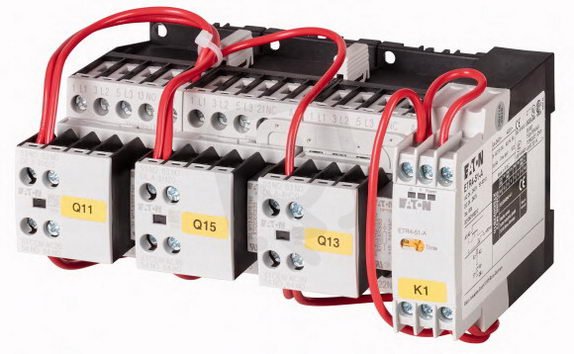

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM9-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM9-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
