SDAINLM12(230V50HZ,240V60HZ) Stykačová kombinace Y-D 5,5kW EATON 278286

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
8 130,78 Kč
Cena po registraci:
7 259,79 Kč/ks
Po registraci bez DPH:
5 999,83 Kč
Vaše cena s DPH:
7 561,74 Kč/ks
Vaše cena bez DPH:
6 249,37 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017665
Kód dodavatele:
278286
EAN:
4015082782863
Standardní balení:
1 ks
Recyklační poplatek:
1,36 Kč

Technické parametry

Hloubka:
117 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
12 A
Provozní proud AC-3 400V:
12 A
Provozní výkon AC-3 400V:
5,5 kW
Řídící napáj. napětí AC 50Hz:
230-230 V
Řídící napáj. napětí AC 60HZ:
240-240 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
82 mm

SDAINLM12(230V50HZ,240V60HZ) Stykačová kombinace Y-D 5,5kW EATON 278286

Stykačová kombinace Y‑D SDAINLM12 (EATON 278286, EAN 4015082782863) je určena pro ovládací napětí AC 230/240 V a provozní napětí 24–690 V AC.

Provozní parametry zahrnují provozní výkon 5,5 kW (AC‑3 400 V), provozní proud 12 A a 9 spínacích kontaktů s 3 pomocnými spínacími kontakty.

Konstrukce s šroubovým připojením, krytím IP20 a rozměry 82 × 158 × 117 mm.

Proč si vybrat tuto stykačovou kombinaci?

  • Jedná se o stykačovou kombinaci Y‑D pro 5,5 kW, vhodnou pro spouštění třífázových motorů.
  • Ovládá se AC napětím 230 V (50 Hz), kompatibilním s běžnými řídicími obvody.
  • Neobsahuje DC řídicí napětí, ovládání je tedy čistě střídavé.
  • Má provozní výkon AC‑3 5,5 kW při proudu 12 A (400 V) pro zatěžování v režimu AC‑3.
  • Je vybavena 9 spínacími kontakty pro rozdělení funkcí a zapojení.
  • Není určena pro montáž na lištu, počítejte s vestavbou do rozváděče.

Interní název produktu

SDAINLM12(230V50HZ) Stykač Y-D 5,5kW


Podrobný popis produktu

SDAINLM12(230V50HZ,240V60HZ)

Stykačová kombinace Y-D, 5.5kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 500 V: P= 5.5 kW, 660 V 690 V: P= 5.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz

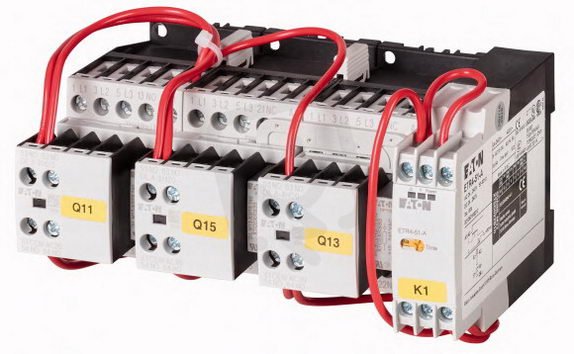

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM7-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM7-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
