SDAINLM12(110V50HZ,120V60HZ) Stykačová kombinace Y-D 5,5kW EATON 278283

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
8 130,78 Kč
Cena po registraci:
7 259,79 Kč/ks
Po registraci bez DPH:
5 999,83 Kč
Vaše cena s DPH:
7 561,74 Kč/ks
Vaše cena bez DPH:
6 249,37 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017664
Kód dodavatele:
278283
EAN:
4015082782832
Standardní balení:
1 ks
Recyklační poplatek:
1,36 Kč

Technické parametry

Hloubka:
117 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
12 A
Provozní proud AC-3 400V:
12 A
Provozní výkon AC-3 400V:
5,5 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
82 mm

SDAINLM12(110V50HZ,120V60HZ) Stykačová kombinace Y-D 5,5kW EATON 278283

SDAINLM12 (110V50HZ,120V60HZ) Stykačová kombinace Y‑D od EATON (EAN 4015082782832) s výkonem 5,5 kW pro provoz v AC.

Zařízení je dimenzováno pro spínání 12 A (AC‑3 při 400 V), pracuje v rozsahu provozního napětí 24–690 V AC a má řídicí napětí 110 V AC (50 Hz) nebo 120 V AC (60 Hz); disponuje 9 spínacími a 3 pomocnými spínacími kontakty a hlavní obvod je s šroubovým připojením.

Stupeň krytí je IP20, rozměry jsou 82 × 158 × 117 mm a zařízení není určeno pro montáž na lištu.

Proč si vybrat tuto stykačovou kombinaci?

  • Tato stykačová kombinace je určena pro spínání motorů s provozním výkonem AC‑3 5,5 kW při 400 V.
  • Je dimenzována na provozní proud 12 A (AC‑3, 400 V), přičemž v režimu AC‑1 činí proud rovněž 12 A.
  • Ovládání je řešeno střídavým napětím: typ ovládacího napětí AC, s řídícím napětím AC 110 V (50 Hz) — v označení je uvedena také kompatibilita 120 V (60 Hz).
  • Poskytuje 9 spínacích kontaktů, což umožňuje flexibilní zapojení a širší možnosti řízení obvodů.
  • Pro instalaci je třeba počítat s tím, že není určena pro montáž na lištu, je tedy nutné zajistit alternativní upevnění.
  • Řídící napájení DC není k dispozici: DC 0 V.

Interní název produktu

SDAINLM12(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM12(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 5.5kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 500 V: P= 5.5 kW, 660 V 690 V: P= 5.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz

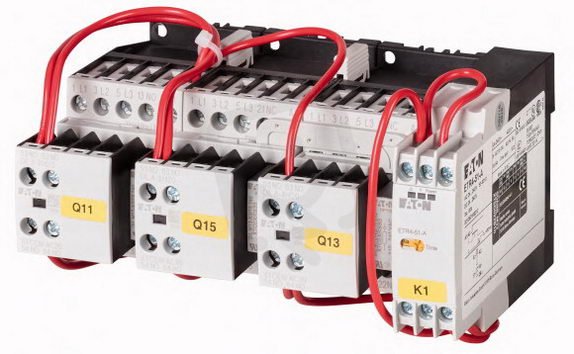

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM7-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM7-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
