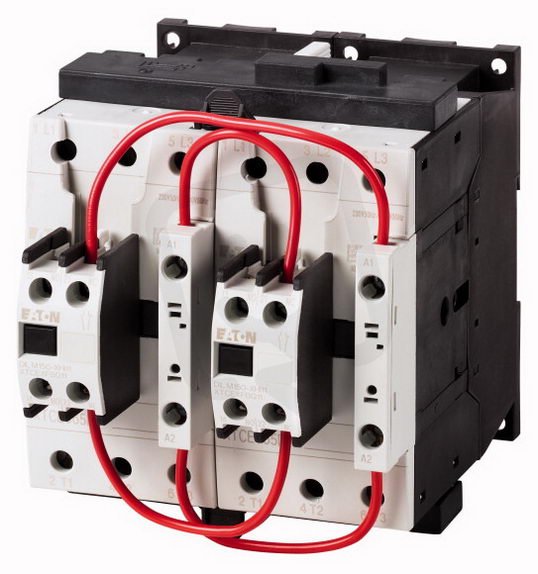

DIULM65/11(110V50HZ,120V60HZ) Reverzační stykačová kombinace 30kW EATON 278258
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017662
- Kód dodavatele:
- 278258
- EAN:
- 4015082782580
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,58 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 147 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 120-120 V
- Provozní proud AC-1 400V:
- 65 A
- Provozní proud AC-3 400V:
- 65 A
- Provozní výkon AC-3 400V:
- 30 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 110 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 115 mm
DIULM65/11(110V50HZ,120V60HZ) Reverzační stykačová kombinace 30kW EATON 278258
Reverzační stykačová kombinace DIULM65/11 (EATON 278258, EAN 4015082782580) určená pro střídavé napětí nabízí provozní proud AC‑3 400 V 65 A a provozní výkon AC‑3 400 V 30 kW s typem ovládacího napětí AC a funkcí reverzní bezpečnost.
Řídící napájení je 110 V (50 Hz) / 120 V (60 Hz), hlavní obvod má šroubové připojení, celkem 6 spínacích a 2 pomocné spínací kontakty, rozměry jsou 110 × 115 × 147 mm, montáž na lištu: ne a stupeň krytí je IP00.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Pro ovládání je určeno střídavé napětí AC.
- Provozní proud v režimu AC-3 při 400 V činí 65 A.
- Provozní výkon v režimu AC-3 při 400 V je 30 kW.
- Řídicí napájecí napětí pro 50 Hz je 110 V.
- Počet spínacích kontaktů je 6.
- Provedení nepodporuje montáž na lištu (ne).
Interní název produktu
DIULM65/11(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, 30kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 65 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
