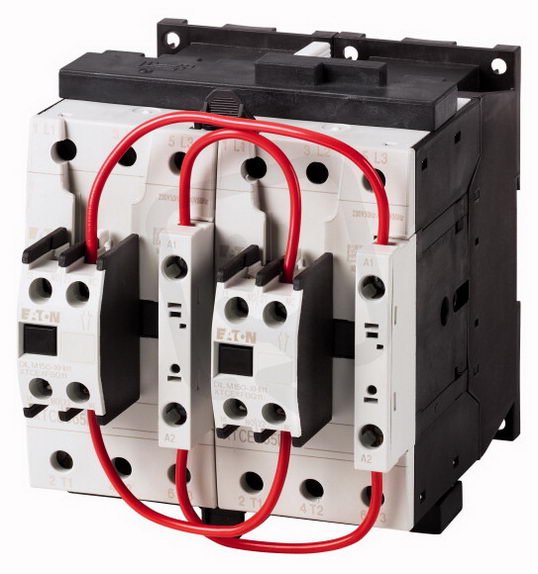

DIULM50/11(110V50HZ,120V60HZ) Reverzační stykačová kombinace 22kW EATON 278233
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017660
- Kód dodavatele:
- 278233
- EAN:
- 4015082782337
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,56 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 147 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 120-120 V
- Provozní proud AC-1 400V:
- 50 A
- Provozní proud AC-3 400V:
- 50 A
- Provozní výkon AC-3 400V:
- 22 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 110 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 115 mm
DIULM50/11(110V50HZ,120V60HZ) Reverzační stykačová kombinace 22kW EATON 278233
Reverzační stykačová kombinace DIULM50/11 (EATON, EAN 4015082782337) určená pro reverzní bezpečnost s provozním výkonem 22 kW (AC‑3, 400 V) a provozním proudem 50 A.
Řídící napájení: AC 50 Hz 110 V a AC 60 Hz 120 V, typ ovládacího napětí AC, hlavní obvod s šroubovým připojením, počet spínacích kontaktů 6 a pomocných spínacích kontaktů 2; montáž na lištu: ne.
Rozměry 110 × 115 × 147 mm, stupeň krytí IP00 (NEMA: jiné) a bez provozního DC napětí.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Ovládání je řešeno střídavým napětím: AC, 110 V při 50 Hz.
- V režimu AC-3 při 400 V má zařízení provozní výkon 22 kW.
- Provozní proudy v režimech AC-3 i AC-1 při 400 V činí 50 A.
- Kombinace obsahuje 6 spínacích kontaktů pro řízení více obvodů.
- Konstrukce není určena pro montáž na lištu, což je třeba zohlednit při instalaci.
Interní název produktu
DIULM50/11(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reversing cont.,22kW/400V,AC-operated
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
