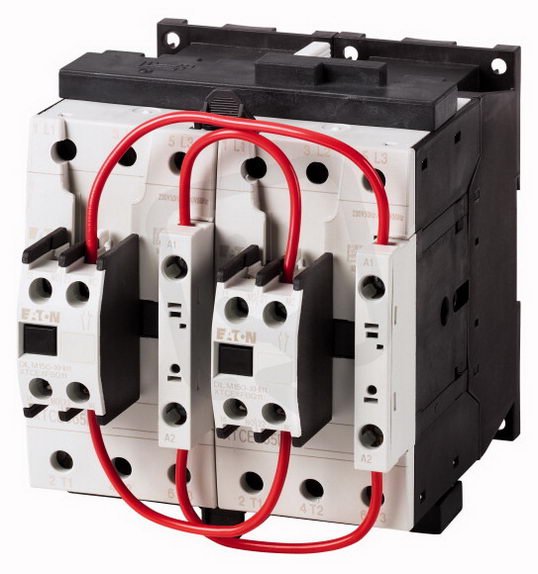

DIULM40/11(230V50HZ,240V60HZ) Reverzační stykačová kombinace 18,5kW EATON 278211
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017659
- Kód dodavatele:
- 278211
- EAN:
- 4015082782115
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,56 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 147 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 240-240 V
- Provozní proud AC-1 400V:
- 40 A
- Provozní proud AC-3 400V:
- 40 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 110 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 115 mm
DIULM40/11(230V50HZ,240V60HZ) Reverzační stykačová kombinace 18,5kW EATON 278211
DIULM40/11 (EATON 278211, EAN: 4015082782115) je reverzační stykačová kombinace určená pro řízení střídavých motorů do 18,5 kW při 400 V AC s provozním proudem 40 A (AC‑1 i AC‑3) a s funkcí reverzní bezpečnost.
Ovládací napětí: AC 230 V (50 Hz) / 240 V (60 Hz), hlavní obvod se šroubovým připojením, počet spínacích kontaktů 6, počet pomocných spínacích kontaktů 2, krytí IP00, rozměry 110 × 115 × 147 mm; montáž na lištu: ne.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Je určena pro ovládací napětí AC, vhodná pro střídavé řídicí obvody.
- Řídicí napájení pracuje na 230 V (50 Hz) / 240 V (60 Hz), podle provedení v označení.
- Provozní proud při 400 V je 40 A jak v režimu AC‑1, tak v režimu AC‑3.
- Umožňuje spínat motory s provozním výkonem až 18,5 kW (AC‑3, 400 V).
- Obsahuje 6 spínacích kontaktů, což usnadňuje realizaci reverzační logiky.
- Zařízení není určeno pro montáž na lištu — není na lištu montovatelné, plánujte samostatné upevnění.
Interní název produktu
DIULM40/11(230V50HZ) Rev.stykač 18,5kW
Podrobný popis produktu
Reverzační stykačová kombinace, 380 V 400 V: 18,5 kW, 230 V 50 Hz, 240 V 60 Hz, Provoz AC
Reverzační stykačová kombinace, Použití: Kombinace stykačů pro spouštění motorů se dvěma směry otáčení, Příslušenství: DIUL reverzační kombinace, Kategorie použití: NAC-3: Normální AC indukční motory: spouštění, vypnout během běhu, AC-4: Normální AC indukční motory: spouštění, zasouvání, couvání, palcový, Jmenovitý provozní proud AC-3 380 V 400 V: Ie= 40 A, Max. jmenovitý výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P= 23 kW
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz, Napětí AC/DC: AC provoz
Poznámky: Vhodné také pro motory třídy účinnosti IE3.
