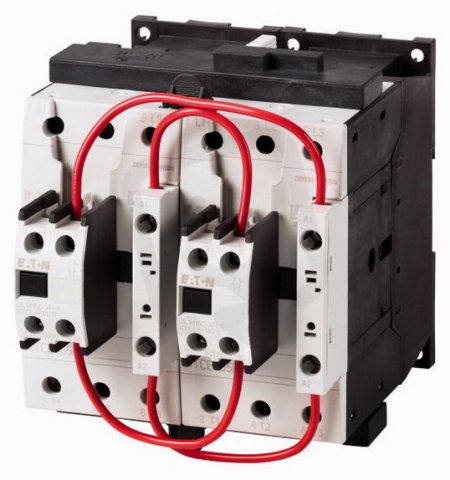

DIULM40/11(110V50HZ,120V60HZ) Reverzační stykačová kombinace 18,5kW EATON 278208
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017658
- Kód dodavatele:
- 278208
- EAN:
- 4015082782085
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,56 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 147 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 120-120 V
- Provozní proud AC-1 400V:
- 40 A
- Provozní proud AC-3 400V:
- 40 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 110 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 115 mm
DIULM40/11(110V50HZ,120V60HZ) Reverzační stykačová kombinace 18,5kW EATON 278208
DIULM40/11 (EATON 278208, EAN 4015082782085) je reverzační stykačová kombinace určená pro reverzní bezpečnost a ovládání motorů.
Provozní parametry zahrnují AC-1/AC-3 400V 40 A a výkon AC-3 400V 18,5 kW, přičemž řídicí napětí je AC 110 V (50 Hz) / 120 V (60 Hz).
Zařízení má 6 spínacích kontaktů a 2 pomocné spínací kontakty, šroubové připojení hlavního obvodu, krytí IP00, rozměry 110 × 115 × 147 mm a není určeno pro montáž na lištu.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Typ ovládacího napětí je AC (střídavé), takže zařízení pracuje se standardním střídavým řízením.
- Řídicí napájení střídavé má hodnotu 110 V (50 Hz) / 120 V (60 Hz), což odpovídá běžným napěťovým úrovním v průmyslu.
- Provozní proud při 400 V (AC-1/AC-3) je 40 A, což poskytuje spolehlivou zátěžovou kapacitu.
- Pro motorový provoz (AC-3, 400 V) je dostupný výkon 18,5 kW, vhodný pro středně výkonné aplikace.
- Počet spínacích kontaktů je 6, což umožňuje potřebné přepínací funkce v reverzním zapojení.
- Zařízení není určeno pro montáž na lištu; montáž je tedy ne pro lištové provedení.
Interní název produktu
DIULM40/11(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, 18.5kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 40 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 23 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
