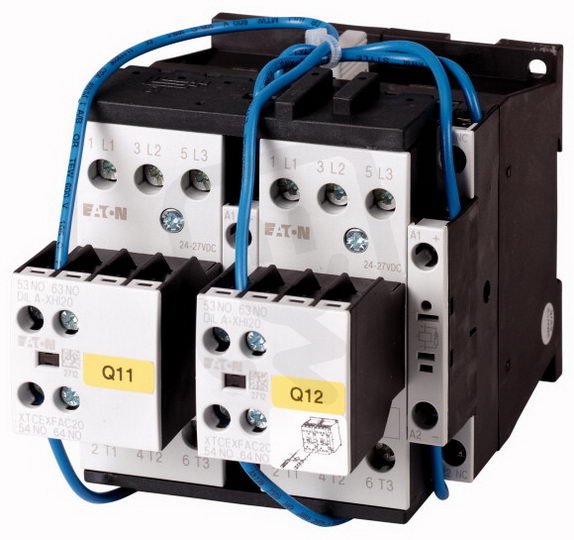

DIULM32/21(230V50HZ,240V60HZ) Reverzační stykačová kombinace 15kW EATON 278186
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017657
- Kód dodavatele:
- 278186
- EAN:
- 4015082781866
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,40 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 32 A
- Provozní proud AC-3 400V:
- 32 A
- Provozní výkon AC-3 400V:
- 15 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DIULM32/21(230V50HZ,240V60HZ) Reverzační stykačová kombinace 15kW EATON 278186
Reverzační stykačová kombinace DIULM32/21 (EATON 278186), EAN 4015082781866, je určena pro řízení motorů a poskytuje funkci reverzní bezpečnosti v sítích s napětím AC.
Má provozní proud 32 A (AC-3, 400 V) a provozní výkon 15 kW (AC-3, 400 V), disponuje 6 spínacími a 2 pomocnými spínacími kontakty a řídicí napětí je AC 230 V (50 Hz) / 240 V (60 Hz) (bez DC ovládání).
Provozní napětí je 24–690 V AC, montáž na lištu není, hlavní obvod má šroubové připojení, a rozměry jsou 90 × 85 × 138 mm s krytím IP00.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Je určena pro ovládání střídavým napětím s řídicím napětím 230 V AC (50 Hz), přičemž je kompatibilní i s variantou 240 V / 60 Hz.
- V režimu AC‑3 při 400 V je dimenzována na provozní výkon 15 kW.
- Pro různé zatěžovací režimy má provozní proud 32 A (AC‑3 i AC‑1 při 400 V).
- Obsahuje 6 spínacích kontaktů pro reverzaci a řízení motorů.
- Není určena pro montáž na DIN lištu (montáž na lištu: ne).
- Neobsahuje DC řídicí napětí (řídící napájení DC: 0–0 V), proto je určena výhradně pro AC ovládání.
Interní název produktu
DIULM32/21(230V50HZ) Rev.stykač 15kW
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 15kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 32 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
