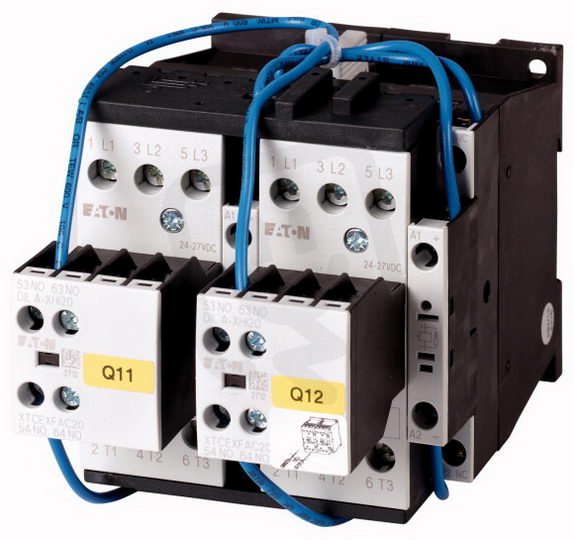

DIULM32/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 15kW EATON 278183
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017656
- Kód dodavatele:
- 278183
- EAN:
- 4015082781835
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 32 A
- Provozní proud AC-3 400V:
- 32 A
- Provozní výkon AC-3 400V:
- 15 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DIULM32/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 15kW EATON 278183
Reverzační stykačová kombinace DIULM32/21 (110V50Hz,120V60Hz) od EATON s EAN 4015082781835 nabízí funkci reverzní bezpečnosti pro přepínání motorů do výkonu 15 kW (AC-3, 400V) při provozním proudu 32 A.
Ovládací napětí je AC 110 V (50Hz) / 120 V (60Hz), hlavní obvod je řešen šroubovým připojením a zařízení má 6 spínacích kontaktů včetně 2 pomocných spínacích kontaktů.
Rozměry jsou 90 × 85 × 138 mm, stupeň krytí IP00 a montáž na lištu: ne.
Proč zvolit tuto reverzační stykačovou kombinaci?
- Model a výrobce: DIULM32/21 (EATON 278183), určené pro reverzní spínání motorů.
- Pro provoz v režimu AC-3 (400 V) má provozní výkon 15 kW.
- Jmenovitý provozní proud v režimu AC-3 (400 V) je 32 A.
- Pro ovládání používá AC a řídicí napájení je 110 V / 50 Hz (v názvu je uvedena i varianta 120 V / 60 Hz).
- Počet spínacích kontaktů je 6, což umožňuje potřebné přepínací funkce.
- Montáž na lištu: ne — vhodné pro jiný způsob upevnění (panelová montáž apod.).
Interní název produktu
DIULM32/21(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 15kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 32 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
