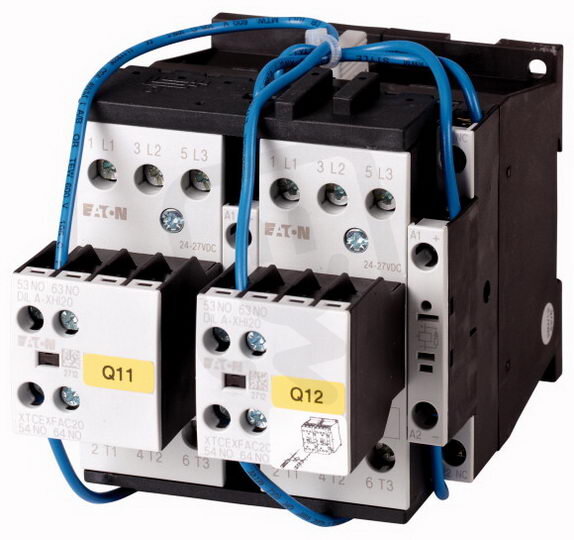

DIULM25/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 11kW EATON 278158
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017654
- Kód dodavatele:
- 278158
- EAN:
- 4015082781583
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,43 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 25 A
- Provozní proud AC-3 400V:
- 25 A
- Provozní výkon AC-3 400V:
- 11 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DIULM25/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 11kW EATON 278158
DIULM25/21 (EATON 278158, EAN: 4015082781583) je reverzační stykačová kombinace pro střídavé napětí s provozním výkonem 11 kW a provozním proudem AC-3 400V 25 A.
Řídící napájení je AC 110 V (50 Hz) / 120 V (60 Hz), provozní napětí AC v rozsahu 24–690 V, a zařízení disponuje 6 spínacími a 2 pomocnými spínacími kontakty při šroubovém připojení hlavního obvodu.
Funkce: reverzní bezpečnost, stupeň krytí IP00, rozměry 90 × 85 × 138 mm a není určeno pro montáž na lištu.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Pro řízení je použito střídavé napětí, typ ovládacího napětí AC.
- V režimu AC-3 při 400 V má provozní výkon 11 kW, vhodný pro středně výkonné motory.
- Provozní proud v režimu AC-3 při 400 V činí 25 A, což určuje zatížitelnost v daném režimu.
- Řídicí napájení pro síť 50 Hz je 110 V (v názvu je uvedena i varianta 120 V pro 60 Hz).
- Počet spínacích kontaktů je 6, umožňující spínání více obvodů.
- Montáž na lištu: ne, zařízení je určeno pro jiný způsob upevnění.
Interní název produktu
DIULM25/21(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 11kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 25 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
