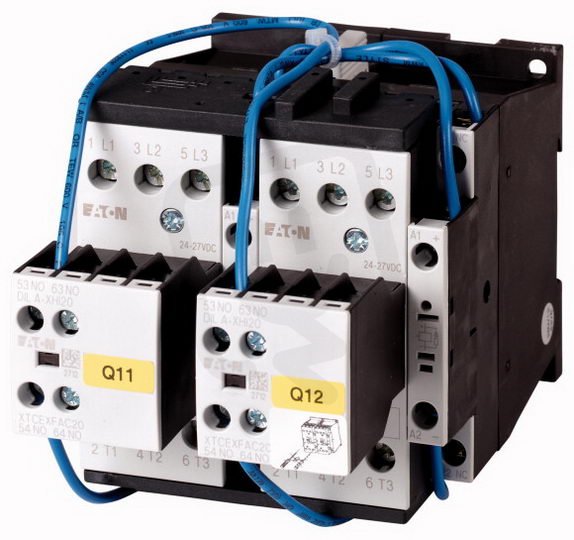

DIULM17/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 7,5kW EATON 278133
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017652
- Kód dodavatele:
- 278133
- EAN:
- 4015082781330
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,43 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 18 A
- Provozní proud AC-3 400V:
- 18 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DIULM17/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 7,5kW EATON 278133
Reverzační stykačová kombinace DIULM17/21 (EATON 278133, EAN 4015082781330) slouží k řízení motorů s funkcí reverzní bezpečnosti a jmenovitým výkonem 7,5 kW (AC-3 400 V) při jmenovitém proudu 18 A.
Řídící napájení je AC 110 V 50 Hz a AC 120 V 60 Hz, provozní napětí podporuje AC 24–690 V (bez podpory DC) a přístroj není určen pro montáž na lištu.
Má 6 spínacích kontaktů a 2 pomocné spínací kontakty, šroubové připojení hlavního obvodu, krytí IP00 a rozměry 90×85×138 mm (šířka×výška×hloubka).
Proč si vybrat tuto stykačovou kombinaci?
- Typ zařízení: reverzační stykačová kombinace DIULM17/21 (EATON 278133).
- Typ ovládacího napětí je AC.
- Řídící napájení pro 50 Hz: 110 V (v názvu uvedena také varianta 120 V pro 60 Hz).
- Provozní výkon v režimu AC-3 při 400 V: 7,5 kW.
- Provozní proud při 400 V: 18 A (platí pro AC-3 i AC-1).
- Počet spínacích kontaktů: 6.
Interní název produktu
DIULM17/21(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 7.5kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
