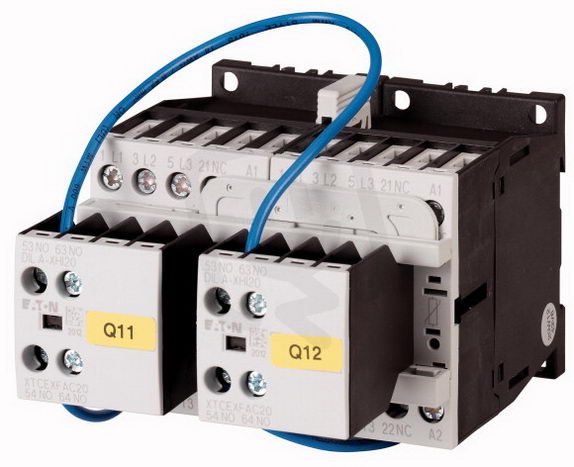

DIULM12/21(230V50HZ,240V60HZ) Reverzační stykačová kombinace 5,5kW EATON 278111
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017651
- Kód dodavatele:
- 278111
- EAN:
- 4015082781118
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 12 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DIULM12/21(230V50HZ,240V60HZ) Reverzační stykačová kombinace 5,5kW EATON 278111
DIULM12/21 (EATON 278111, EAN: 4015082781118) je reverzační stykačová kombinace s provozním výkonem 5,5 kW a provozním proudem AC-3 12 A při 400 V, vhodná pro provozní napětí 24–690 V AC.
Má řízení na AC 230 V (50 Hz) / 240 V (60 Hz), celkem 6 spínacích kontaktů a 2 pomocné spínací kontakty, stupeň krytí IP20, rozměry 90×117×68 mm, šroubové připojení hlavního obvodu, není určena pro montáž na lištu a nabízí funkci reverzní bezpečnost.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Je navržena pro ovládání střídavým napětím (AC).
- Pro režimy AC‑3 i AC‑1 při 400 V je udán provozní proud 12 A.
- V režimu AC‑3 při 400 V má jmenovitý provozní výkon 5,5 kW.
- Řídící napájení střídavým napětím je 230 V (50 Hz).
- Obsahuje 6 spínacích kontaktů pro reverzaci a přepínání obvodů.
- Pro montáž na lištu není určena (montáž na lištu: ne).
Interní název produktu
DIULM12/21(230V50HZ) Rev.stykač 5,5kW
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 5.5kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
