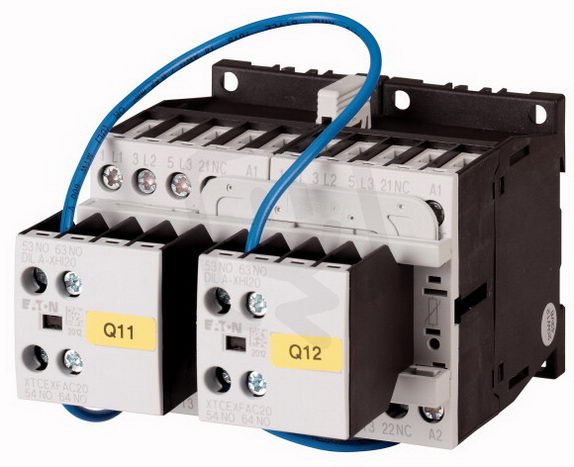

DIULM12/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 5,5kW EATON 278108
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017650
- Kód dodavatele:
- 278108
- EAN:
- 4015082781088
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 12 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DIULM12/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 5,5kW EATON 278108
DIULM12/21 (EATON 278108, EAN 4015082781088) je reverzační stykačová kombinace určená pro reverzní bezpečnost s provozním výkonem 5,5 kW (AC‑3 400 V) a provozním proudem 12 A (AC‑3 400 V), přičemž provozní napětí je AC 24–690 V a řídící napájení 110 V (50 Hz) / 120 V (60 Hz).
Má celkem 6 spínacích kontaktů a 2 pomocné spínací kontakty, hlavní obvod se připojuje šroubově a není určena pro montáž na lištu (montáž na lištu: ne), s krytím IP20.
Rozměry jsou š. 90 mm × v. 68 mm × h. 117 mm a typ napětí je AC.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Tato stykačová kombinace je navržena pro střídavé ovládací napětí (AC).
- Řídící napětí (AC) je 110 V při 50 Hz a 120 V při 60 Hz.
- Pro provoz v režimu AC‑3 při 400 V je udáván provozní výkon 5,5 kW.
- Pro režimy AC‑3 i AC‑1 při 400 V má provozní proud 12 A.
- Obsahuje 6 spínacích kontaktů, vhodných pro reverzační řízení motoru.
- Tato stykačová kombinace není určena pro montáž na lištu.
Interní název produktu
DIULM12/21(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 5.5kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
