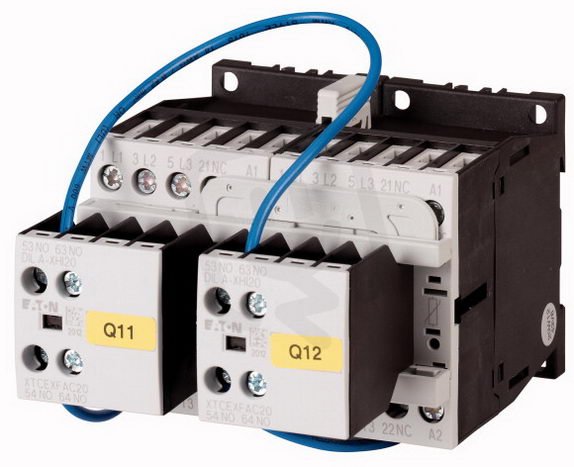

DIULM9/21(230V50HZ,240V60HZ) Reverzační stykačová kombinace 4kW EATON 278086
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017648
- Kód dodavatele:
- 278086
- EAN:
- 4015082780869
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,80 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 9 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DIULM9/21(230V50HZ,240V60HZ) Reverzační stykačová kombinace 4kW EATON 278086
DIULM9/21 (230V50HZ,240V60HZ) Reverzační stykačová kombinace 4kW EATON 278086 (EAN: 4015082780869) je reverzační stykač určený pro střídavé napětí, s funkcí reverzní bezpečnost a řízením AC 230 V (50 Hz) / 240 V (60 Hz).
Má provozní výkon 4 kW, provozní proud AC‑3 400 V: 9 A (AC‑1 400 V: 9 A), celkem 6 spínacích kontaktů včetně 2 pomocných spínacích, krytí IP20, rozměry 90 × 68 × 117 mm, šroubové připojení a není určen pro montáž na lištu.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Je určena pro ovládání střídavým napětím, konkrétně ovládací napětí AC.
- Řídící napájení pracuje při 230 V AC, 50 Hz, což je standardní hodnotou pro mnoho instalací.
- Umožňuje reverzaci motoru s provozním výkonem AC‑3 při 400 V 4 kW.
- Má provozní proud AC‑3 při 400 V 9 A, vhodný pro odpovídající zatížení motorů.
- Obsahuje 6 spínacích kontaktů, které umožňují řízení vícenásobných obvodů.
- Není určena pro montáž na lištu (montáž na lištu: ne), což je důležité při plánování upevnění.
Interní název produktu
DIULM9/21(230V50HZ) Rev.stykač 4kW
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 4kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
