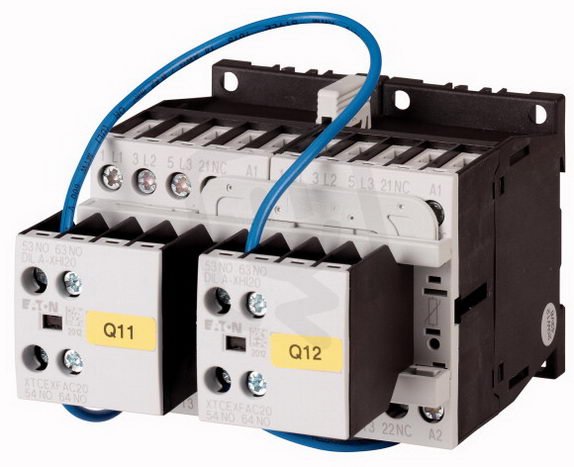

DIULM9/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 4kW EATON 278083
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017647
- Kód dodavatele:
- 278083
- EAN:
- 4015082780838
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,80 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 9 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DIULM9/21(110V50HZ,120V60HZ) Reverzační stykačová kombinace 4kW EATON 278083
Reverzační stykačová kombinace DIULM9/21 od EATON, typ 278083 (EAN 4015082780838), je určena pro provozní výkon 4 kW při zatížitelnosti 9 A (AC-3, 400 V) a poskytuje funkci reverzní bezpečnost.
Řídící napájení je AC 50 Hz 110 V nebo AC 60 Hz 120 V, přičemž provozní napětí je v rozsahu 24–690 V AC.
Obsahuje 6 spínacích kontaktů a 2 pomocné spínací kontakty, má šroubové připojení hlavního obvodu, krytí IP20, rozměry 90 × 68 × 117 mm a není určena pro montáž na lištu.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Určena pro ovládání střídavým napětím (AC).
- Pro řízení používá AC 110 V (50 Hz) nebo 120 V (60 Hz).
- Jmenovitý výkon v režimu AC‑3 (400 V) je 4 kW.
- Jmenovitý provozní proud je 9 A (AC‑1 i AC‑3, 400 V).
- Obsahuje 6 spínacích kontaktů pro zajištění reverzační funkce.
- Montáž na DIN lištu: ne.
Interní název produktu
DIULM9/21(110V50HZ,120V60HZ) Rev.stykač
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 4kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
