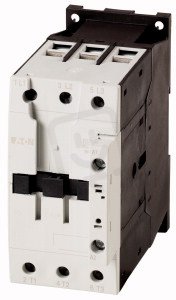

DILM40(RDC24) Výkonový stykač 40A/18,5kW AC-3 60A AC-1 3pól 24V DC EATON 277780
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017584
- Kód dodavatele:
- 277780
- EAN:
- 4015082777807
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Hloubka:
- 132,1 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 60 A
- Provozní proud AC-3 400V:
- 40 A
- Provozní proud Ie v AC-4, 400V:
- 18 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 9 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 55 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 115 mm
DILM40(RDC24) Výkonový stykač 40A/18,5kW AC-3 60A AC-1 3pól 24V DC EATON 277780
Výkonový stykač DILM40(RDC24) od EATON (art. 277780, EAN 4015082777807) je třípólový kontaktor se 3 spínacími kontakty a bez rozpínacích či pomocných kontaktů.
Je určen pro ovládání stejnosměrným napětím 24–27 V DC a má provozní hodnoty AC-3 40 A / 18,5 kW a AC-1 60 A (u AC-4 18 A / 9 kW).
Hlavní obvod se připojuje šroubově, rozměry jsou 115 × 55 × 132,1 mm a zařízení není modulární.
Proč si vybrat právě tento výkonový stykač?
- Určený pro spínání motorů v režimu AC‑3 s jmenovitým proudem 40 A, což odpovídá výkonu až 18,5 kW.
- Pro základní spínací zátěže v režimu AC‑1 má zatížitelnost 60 A.
- Třípólové provedení se 3 póly, vhodné pro třífázové aplikace.
- Ovládání je realizováno na 24 V DC (typ ovládacího napětí: DC).
- Jedná se o nemodulární konstrukci, tedy kompaktní provedení bez rozšiřitelné modulární části.
- Parametr řídicího napájení pro AC 50 Hz je uveden jako 0–0 V, tedy v tomto kontextu není relevantní (řízení probíhá DC).
Interní název produktu
DILM40(RDC24) Výkonový stykač 40A/18,5kW
Podrobný popis produktu
Výkonový stykač, 3p, 18.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 40 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 60 A, zakrytá: Ith= 45 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 125 A, zakrytá: Ith= 112 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 23 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 5 kW, 380 V 400 V: P= 9 kW, 660 V 690 V: P= 12 kW
Lze kombinovat s pomocným kontaktem: DILM150-XHI(V).., DILM1000-XHI(V)..
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
