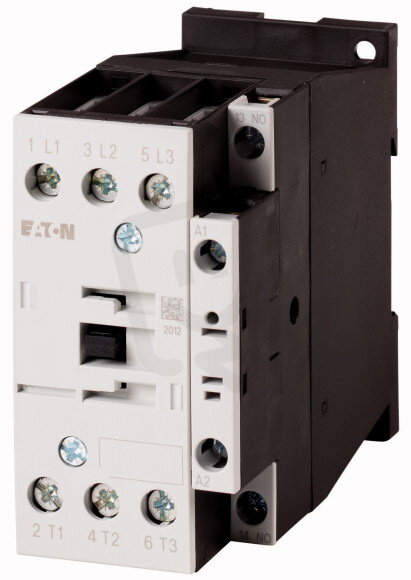

DILM32-10(RDC60) Výkonový stykač 32A/15kW AC-3 45A AC-1 3pól + 1Z 60V DC 277275
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017460
- Kód dodavatele:
- 277275
- EAN:
- 4015082772758
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,71 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 45 A
- Provozní proud AC-3 400V:
- 32 A
- Provozní proud Ie v AC-4, 400V:
- 15 A
- Provozní výkon AC-3 400V:
- 15 kW
- Provozní výkon Ie v AC-4, 400V:
- 7 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 48-60 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
DILM32-10(RDC60) Výkonový stykač 32A/15kW AC-3 45A AC-1 3pól + 1Z 60V DC 277275
Výkonový stykač DILM32-10(RDC60), EAN 4015082772758, je třípólový spínací prvek s jedním pomocným spínacím kontaktem (3pól + 1Z), určený pro provoz s hodnotami 32 A (AC‑3, 400 V), 15 kW a 45 A (AC‑1, 400 V).
Řídicí napětí DC 48–60 V, provozní napětí AC 24–690 V (50/60 Hz), hlavní obvod se připojuje šroubově, rozměry 45 × 85 × 97 mm a jednotka není modulární.
Proč si vybrat tento výkonový stykač?
- Má jmenovitý proud 32 A / 15 kW (AC-3), vhodný pro přímé spínání motorů v průmyslových aplikacích.
- V režimu AC-1 je udáván proud 45 A, což poskytuje rezervu pro běžné zátěže.
- Je v třípólovém provedení, takže spíná všechny tři fáze současně.
- Obsahuje 1 zapínací pomocný kontakt (1Z, 60 V DC) pro ovládací nebo signalizační obvody.
- Ovládání je na stejnosměrné napětí (DC), vhodné pro DC řídicí systémy.
- Je vyroben v nemodulárním provedení, takže je určeno pro standardní montážní zapojení.
Interní název produktu
DILM32-10(RDC60) Stykač 32A/15kW,1z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 15kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 32 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 45 A, zakrytá: Ith= 36 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 100 A, zakrytá: Ith= 90 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
