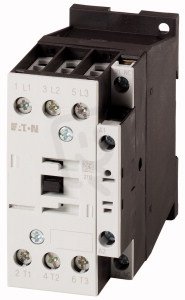

DILM17-01(24V50/60HZ) Výkonový stykač 18A/7,5kW EATON 277040
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017398
- Kód dodavatele:
- 277040
- EAN:
- 4015082770402
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 40 A
- Provozní proud AC-3 400V:
- 18 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 24-24 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DILM17-01(24V50/60HZ) Výkonový stykač 18A/7,5kW EATON 277040
Výkonový stykač DILM17-01 (EATON 277040, EAN 4015082770402) s ovládacím napětím 24 V AC (50/60 Hz) a provozním rozsahem 24–690 V AC je určen pro spínání motorů a zátěží v průmyslových obvodech.
Má 3 spínací kontakty a 1 pomocný rozpínací kontakt; provozní proudy jsou AC‑3 400V 18 A a AC‑1 400V 40 A, přičemž provozní výkon v režimu AC‑3 400V činí 7,5 kW a v AC‑4 400V 4,5 kW (Ie 10 A).
Rozměry jsou 45 × 85 × 97 mm, hlavní elektrické připojení je šroubové a modulární typ: ne.
Proč si vybrat tento stykač?
- Typ a výrobce: jedná se o výkonový stykač DILM17-01 od výrobce EATON (kód 277040).
- Jmenovitý proud a výkon: vhodný pro spínání zátěží při jmenovitém proudu 18 A a výkonu přibližně 7,5 kW.
- Ovládací napětí: řízení probíhá na 24 V AC (50/60 Hz), tedy standardním řídicím napětím pro průmyslové obvody.
- Počet kontaktů: disponuje 3 spínacími kontakty, což umožňuje jednoduché spínání třífázových obvodů.
- Rozpínací kontakty: bez rozpínacích kontaktů (0), tedy konstrukčně orientován na spínací funkci.
- Provedení: ne — nejde o modulární provedení, jde o klasický samostatný stykač.
Interní název produktu
DILM17-01(24V50/60HZ) Stykač 7,5kW,1v
Podrobný popis produktu
Výkonový stykač, 3p+1R, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Lze kombinovat s pomocným kontaktem: DILA-XHI(V).., Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem.
Druh proudu AC/DC: AC ovládání
