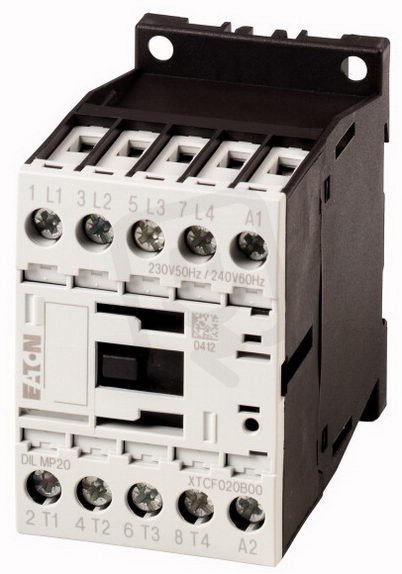

DILMP20(24VDC) Výkonový stykač 4pólový 12A AC-3 22A AC-1 24V DC EATON 276985

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
1 299,32 Kč
Cena po registraci:
1 160,16 Kč/ks
Po registraci bez DPH:
958,81 Kč
Vaše cena s DPH:
1 208,40 Kč/ks
Vaše cena bez DPH:
998,68 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017366
Kód dodavatele:
276985
EAN:
4015082769857
Standardní balení:
1 ks
Recyklační poplatek:
0,39 Kč

Technické parametry

Hloubka:
75 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
0
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
4
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
22 A
Provozní proud AC-3 400V:
12 A
Provozní proud Ie v AC-4, 400V:
10 A
Provozní výkon AC-3 400V:
5,5 kW
Provozní výkon Ie v AC-4, 400V:
4,5 kW
Řídící napáj. napětí AC 50Hz:
0-0 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
24-24 V
Šířka:
45 mm
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ ovládacího napětí:
DC
Výška:
68 mm

DILMP20(24VDC) Výkonový stykač 4pólový 12A AC-3 22A AC-1 24V DC EATON 276985

DILMP20(24VDC) je čtyřpólový výkonový stykač značky EATON (EAN 4015082769857) s cívkou na 24 V DC, který není modulární a je určen pro spínání střídavých obvodů.

Má šroubové připojení hlavního obvodu, rozměry 45 × 75 × 68 mm a provozní parametry AC-3 12 A, AC-1 22 A (výkon AC-3 5,5 kW), při AC-4 10 A / 4,5 kW.

Proč si vybrat tento stykač?

  • Jedná se o 4pólový výkonový stykač vhodný pro spínání vícepólových obvodů.
  • Pro provozy s motorovou zátěží má spínací schopnost 12 A (AC-3) a pro rezistivní zátěže 22 A (AC-1).
  • Ovládací napětí je 24 V DC (typ ovládání: DC).
  • Obsahuje 4 spínací kontakty a není vybaven rozpínacími kontakty (0).
  • Jde o nemodulární provedení určené pro klasickou montáž.
  • Výrobce: EATON, katalogové číslo: 276985; pro napájení cívky AC 50 Hz není specifikováno napětí (0–0 V), stykač je tedy určen pro DC ovládání.

Interní název produktu

DILMP20(24VDC) Výkonový stykač 4p. 12A


Podrobný popis produktu

DILMP20(24VDC)

Výkonový stykač, 4-pólové, DC ovládání, AC-1: 22 A, 24 V DC, Šroubové svorky

Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 12 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
