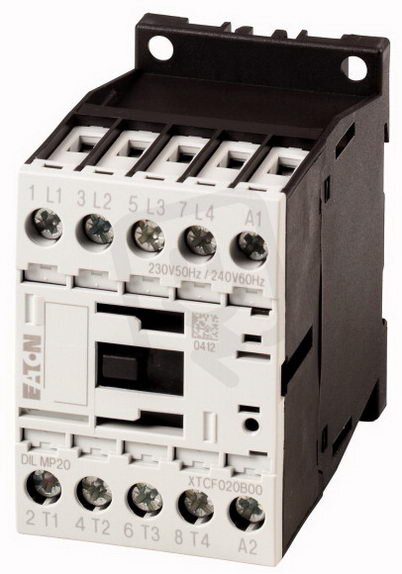

DILMP20(400V50HZ,440V60HZ) Výkonový stykač 4pólový 12A EATON 276972
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017361
- Kód dodavatele:
- 276972
- EAN:
- 4015082769727
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,31 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 400-400 V
- Řídící napáj. napětí AC 60HZ:
- 440-440 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILMP20(400V50HZ,440V60HZ) Výkonový stykač 4pólový 12A EATON 276972
DILMP20 (400V50Hz,440V60Hz) je čtyřpólový výkonový stykač značky EATON s EAN 4015082769727, ovládacím napětím AC (400 V 50 Hz / 440 V 60 Hz) a není modulární.
Má 4 spínací kontakty, provozní proudy AC-3 400V: 12 A a AC-1 400V: 22 A, výkon AC-3 400V: 5,5 kW, rozsah provozního napětí 24–690 V AC, rozměry 45 × 75 × 68 mm a hlavní připojení šroubové.
Proč si vybrat tento výkonový stykač?
- Čtyřpólové provedení s 4 spínacími kontakty umožňuje přepínání všech fází v trojfázových obvodech.
- Jmenovitý proud 12 A je vhodný pro ovládání menších motorů a spotřebičů.
- Ovládací napětí je střídavé AC 400 V při 50 Hz (440 V při 60 Hz), odpovídající standardním průmyslovým napájecím sítím.
- Jedná se o nemodulární provedení, určené pro přímou montáž do rozvaděče.
- Neobsahuje rozpínací kontakty — 0 rozpínacích kontaktů, tedy pouze spínací část.
- Výrobce a typ: EATON 276972, pro snadnou identifikaci a dokumentaci.
Interní název produktu
DILMP20(400V50HZ,440V60HZ) Stykač 4p.12A
Podrobný popis produktu
4-pole contactor,20A/AC-1,AC-operated
Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 12 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
