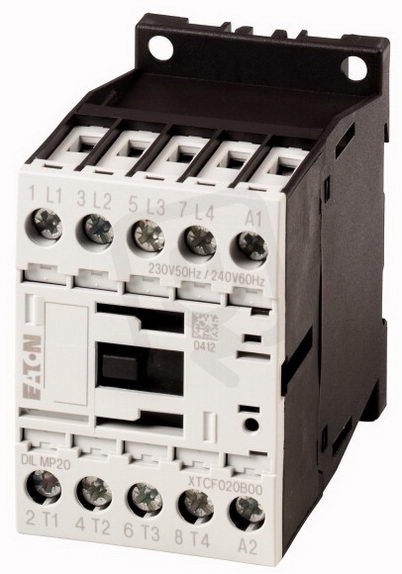

DILMP20(230V50HZ,240V60HZ) Výkonový stykač 4pólový 12A EATON 276970

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
1 180,96 Kč
Cena po registraci:
1 054,47 Kč/ks
Po registraci bez DPH:
871,46 Kč
Vaše cena s DPH:
1 098,32 Kč/ks
Vaše cena bez DPH:
907,70 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017360
Kód dodavatele:
276970
EAN:
4015082769703
Standardní balení:
1 ks
Recyklační poplatek:
0,32 Kč

Technické parametry

Hloubka:
75 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
0
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
4
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
22 A
Provozní proud AC-3 400V:
12 A
Provozní proud Ie v AC-4, 400V:
10 A
Provozní výkon AC-3 400V:
5,5 kW
Provozní výkon Ie v AC-4, 400V:
4,5 kW
Řídící napáj. napětí AC 50Hz:
230-230 V
Řídící napáj. napětí AC 60HZ:
240-240 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
45 mm
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ ovládacího napětí:
AC
Výška:
68 mm

DILMP20(230V50HZ,240V60HZ) Výkonový stykač 4pólový 12A EATON 276970

DILMP20 (EATON 276970, EAN: 4015082769703) je čtyřpólový výkonový stykač s ovládacím napětím AC 230 V / 50 Hz (případně AC 240 V / 60 Hz) a jmenovitým spínacím proudem 12 A (AC-3, 400 V), přičemž provozní proud AC-1 400 V činí 22 A a spínaný výkon je 5,5 kW (AC-3, 400 V).

Stykač má 4 spínací kontakty, šroubové připojení hlavního obvodu, rozměry Š 45 × V 68 × H 75 mm, provozní napěťový rozsah 24–690 V AC (50/60 Hz) a není modulárního typu.

Proč si vybrat tento výkonový stykač?

  • Jde o 4pólový stykač, vhodný pro současné spínání vícero fází.
  • Má jmenovitý proud 12 A, který určuje jeho kapacitu pro malé až střední zatížení.
  • Obsahuje 4 spínací kontakty a žádné rozpínací kontakty, což ovlivňuje způsob zapojení do obvodu.
  • Typ ovládacího napětí je střídavý (AC), standardní pro průmyslové aplikace.
  • Podporuje řídící napětí 230 V při 50 Hz a také 240 V při 60 Hz (jak uvádí označení DILMP20(230V50HZ,240V60HZ)).
  • Není to modulární provedení, proto se neinstaluje jako modul do běžných rozvodných lišt.

Interní název produktu

DILMP20(230V50HZ) Stykač 4p. 12A


Podrobný popis produktu

DILMP20(230V50HZ,240V60HZ)

Výkonový stykač, 4-pólové, AC ovládání, AC-1: 22 A, 230 V 50 Hz, 240 V 60 Hz, Šroubové svorky

Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 12 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
