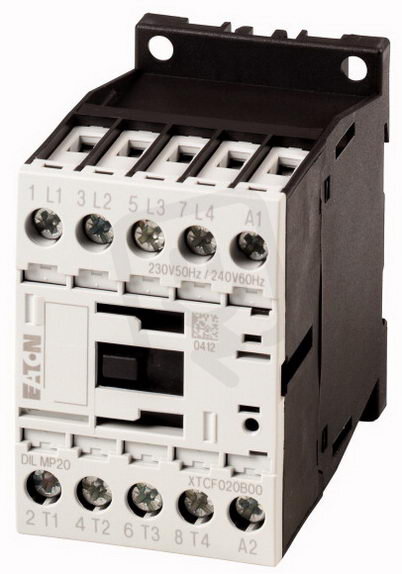

DILMP20(208V60HZ) Výkonový stykač 4pólový 12A AC-3 22A AC-1 208V/60HZ 276964
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 180,96 Kč
Cena po registraci:
1 054,47 Kč/ks
Po registraci bez DPH:
871,46 Kč
Vaše cena s DPH:
1 098,32 Kč/ks
Vaše cena bez DPH:
907,70 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017356
- Kód dodavatele:
- 276964
- EAN:
- 4015082769642
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 208-208 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILMP20(208V60HZ) Výkonový stykač 4pólový 12A AC-3 22A AC-1 208V/60HZ 276964
Výkonový stykač DILMP20(208V60HZ) s 4 póly a šroubovým připojením je určen pro řízení střídavých obvodů.
Poskytuje provozní proud AC-1 400V 22 A, AC-3 400V 12 A (výkon 5,5 kW) a pro AC-4 400V 10 A / 4,5 kW, přičemž řídící napětí je AC 60 Hz 208 V a provozní napětí 24–690 V.
Kompaktní rozměry jsou 45 × 75 × 68 mm, není modulární a EAN je 4015082769642.
Proč si vybrat tento výkonový stykač?
- Tento stykač je řešen jako čtyřpólové provedení s 4 póly, vhodné pro ovládání třífázových obvodů.
- Má jmenovité proudy 12 A (AC‑3) pro spínání motorových zátěží a 22 A (AC‑1) pro rezistentní zátěže při napětí 208 V / 60 Hz.
- Typ ovládacího napětí je AC, tedy střídavé napájení cívky.
- Počet spínacích kontaktů je 4 a počet rozpínacích kontaktů je 0, což ovlivňuje konfiguraci kontaktů pro vaše zapojení.
- Modulární provedení: ne, jde o samostatnou jednotku, nikoli zasouvací modul.
- Poznámka: u položky "Řídící napáj. napětí AC 50Hz" je uvedeno 0–0 V — doporučuji ověřit skutečné řídicí napětí v technické dokumentaci před instalací.
Interní název produktu
DILMP20(208V60HZ) Stykač 4p. 12A
Podrobný popis produktu
DILMP20(208V60HZ)
Výkonový stykač, 4-pólové, AC ovládání: 22 A, 208 V 60 Hz, Šroubové svorky
Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 12 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
Výkonový stykač, 4-pólové, AC ovládání: 22 A, 208 V 60 Hz, Šroubové svorky
Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 12 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
