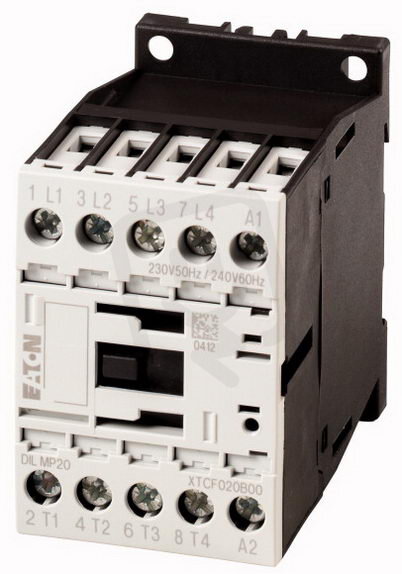

DILMP20(48V50HZ) Výkonový stykač 4pólový 12A AC-3 22A AC-1 48V/50HZ EATON 276958
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017355
- Kód dodavatele:
- 276958
- EAN:
- 4015082769581
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 48-48 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILMP20(48V50HZ) Výkonový stykač 4pólový 12A AC-3 22A AC-1 48V/50HZ EATON 276958
DILMP20(48V50HZ) od značky EATON je 4pólový výkonový stykač s ovládacím napětím AC 48 V / 50 Hz (EAN 4015082769581), disponuje šroubovým připojením hlavního obvodu a není modulární.
Umožňuje provozní proud AC-1 22 A a AC-3 12 A (provozní výkon AC-3 5,5 kW při 400 V), pro režim AC-4 je uveden 10 A / 4,5 kW; provozní napětí je 24–690 V AC (50 Hz) a rozměry jsou šířka 45 mm, výška 68 mm, hloubka 75 mm.
Proč si vybrat tento výkonový stykač?
- Produkt značky EATON 276958, určený pro průmyslové aplikace.
- Jedná se o 4pólový stykač, vhodný pro spínání třífázových obvodů.
- Pro provoz v kategorii AC-3 má jmenovitý proud 12 A a v kategorii AC-1 22 A.
- Řídící napájení je 48 V AC, 50 Hz, tedy pro ovládání střídavým napětím.
- Obsahuje 4 spínací kontakty a 0 rozpínacích kontaktů, což ovlivňuje možnosti zapojení.
- Není to modulární typ (modulární: ne), určený pro samostatné provedení.
Interní název produktu
DILMP20(48V50HZ) Stykač 4p. 12A
Podrobný popis produktu
4-pole contactor,20A/AC-1,AC-operated
Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 12 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
