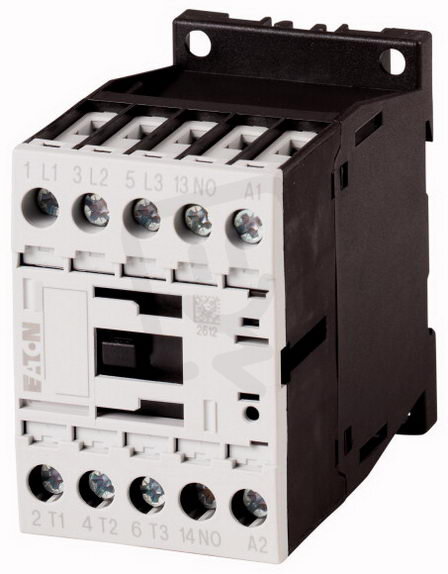

DILM12-10(12VDC) Výkonový stykač 12A AC-3 22A AC-1 1Z 12V DC EATON 276844
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017329
- Kód dodavatele:
- 276844
- EAN:
- 4015082768447
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 7 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 12-12 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DILM12-10(12VDC) Výkonový stykač 12A AC-3 22A AC-1 1Z 12V DC EATON 276844
DILM12-10 (12VDC) je výkonový stykač značky EATON s cívkou na 12 V DC a EAN 4015082768447.
Má 3 spínací kontakty, 1 pomocný spínací kontakt, provozní proudy AC-3 12 A / 400 V a AC-1 22 A / 400 V a jmenovitý výkon AC-3 5,5 kW (v režimu AC-4 3 kW, 7 A).
Rozměry jsou 45 × 75 × 68 mm, hlavní obvod má šroubové připojení, rozsah provozního napětí je 24–690 V AC a jde o typ, který není modulární.
Proč si vybrat tento výkonový stykač?
- Typ a výrobce: DILM12-10 (cívka 12 V DC) od EATON, typové číslo 276844.
- Jmenovitý proud: 12 A pro režim AC-3 a 22 A pro režim AC-1, vhodné pro odpovídající zátěže.
- Ovládací napětí: stejnosměrné 12 V DC (typ ovládacího napětí: DC); řízení střídavým napětím 50 Hz není určeno (AC 50 Hz: 0–0 V).
- Počet spínacích kontaktů: má tři spínací kontakty a žádné rozpínací kontakty.
- Modulární provedení: není modulární, jedná se o samostatný výkonový stykač.
- Uplatnění: určený ke spínání motorových obvodů (dle AC-3) a běžných zátěží (dle AC-1) v průmyslových instalacích.
Interní název produktu
DILM12-10(12VDC) Výkonový stykač 12A,1z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
