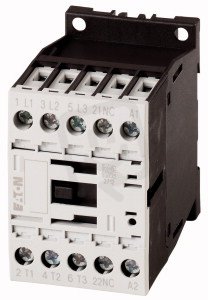

DILM9-01(24V50/60HZ) Výkonový stykač 9A/4kW AC-3 22A AC-1 1V 24V/50HZ 24V/60HZ
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017302
- Kód dodavatele:
- 276729
- EAN:
- 4015082767297
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,5 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 24-24 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILM9-01(24V50/60HZ) Výkonový stykač 9A/4kW AC-3 22A AC-1 1V 24V/50HZ 24V/60HZ
DILM9-01(24V50/60HZ) s EAN 4015082767297 je výkonový stykač pro ovládání střídavých obvodů s řídicím napětím 24 V AC (50/60 Hz) a provozním napětím 24–690 V AC.
Disponuje 3 spínacími kontakty a 1 pomocným rozpínacím kontaktem, má provozní parametry AC-3: 9 A / 4 kW (400 V), AC-1: 22 A (400 V) a AC-4: 6 A / 2,5 kW (400 V), připojuje se šroubově a jeho rozměry jsou 45 × 75 × 68 mm (šířka × hloubka × výška).
Proč si vybrat tento výkonový stykač?
- Model je DILM9-01 (24V50/60HZ), určený jako standardní výkonový stykač pro řízení motorů a obvodů.
- Pro režim AC-3 má stykač jmenovitý proud 9 A a při tomto režimu zvládá výkon 4 kW.
- V režimu AC-1 je určena jmenovitá proudová zatížitelnost 22 A.
- Ovládání je střídavým napětím: typ ovládacího napětí AC s řídicím napětím 24 V (50/60 Hz).
- Má 3 spínací (NO) kontakty a 0 rozpínacích (NC) kontaktů, vhodné pro třífázové zapojení bez pomocných rozepínacích kontaktů.
- Provedení je nemodulární, tedy jednotný blok vhodný tam, kde není potřeba montáž do modulárního systému.
Interní název produktu
DILM9-01(24V50/60HZ) Stykač 9A/4kW,1v
Podrobný popis produktu
Contactor,4kW/400V,AC-operated
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW
Lze kombinovat s pomocným kontaktem: DILA-XHI(V).., Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem.
Druh proudu AC/DC: AC ovládání
