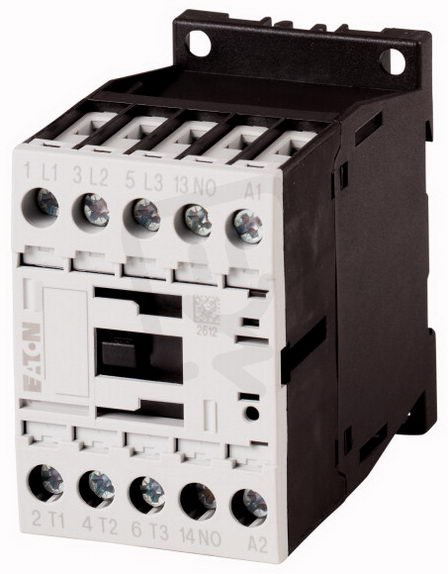

DILM9-10(60VDC) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 60V DC EATON 276707
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017288
- Kód dodavatele:
- 276707
- EAN:
- 4015082767075
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 60-60 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DILM9-10(60VDC) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 60V DC EATON 276707
Stykač DILM9-10(60VDC) od EATON (katalogové číslo 276707, EAN 4015082767075) s řízením na 60 V DC a není modulární.
Má 3 spínací kontakty, 0 rozpínacích kontaktů a 1 pomocný spínací kontakt; hlavní obvod se připojuje šroubově.
Provozní parametry: AC-3 (400 V) 9 A / 4 kW, AC-1 (400 V) 22 A, AC-4 (400 V) 6 A / 2,5 kW, provozní napětí 24–690 V (AC/60 Hz); rozměry 45 × 75 × 68 mm (šířka × hloubka × výška).
Proč si vybrat tento výkonový stykač?
- Výkonový stykač je označen DILM9-10 (EATON 276707).
- Typ ovládacího napětí je DC s cívkovým napětím 60 V DC.
- Pro provoz v režimu AC-3 je určen pro 9 A / 4 kW.
- Pro režim AC-1 je specifikován proud 22 A.
- Má 3 spínací kontakty a 0 rozpínacích kontaktů.
- Jedná se o nemodulární provedení; řízení střídavým napětím 50 Hz je uvedeno jako 0-0 V (neaplikovatelné).
Interní název produktu
DILM9-10(60VDC) Stykač 9A/4kW,1z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
