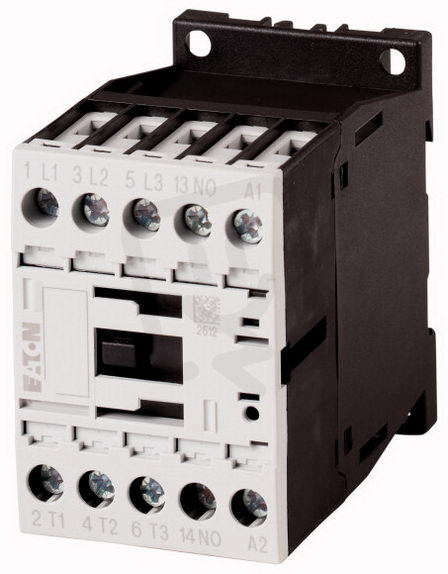

DILM9-10(48VDC) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 48V DC EATON 276706
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017287
- Kód dodavatele:
- 276706
- EAN:
- 4015082767068
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 48-48 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DILM9-10(48VDC) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 48V DC EATON 276706
DILM9-10 (EATON, EAN: 4015082767068) je nemodulární výkonový stykač s cívkou na 48 V DC, 3 spínacími kontakty a 1 pomocným spínacím kontaktem.
Má provozní proud 9 A (AC-3, 400 V) a provozní výkon 4 kW (AC-3, 400 V), při AC‑1 až 22 A (400 V); provozní napětí hlavního obvodu 24–690 V AC, šroubové připojení a rozměry 45 × 75 × 68 mm (šířka × hloubka × výška).
Proč si vybrat tento výkonový stykač?
- Jedná se o výkonový stykač s označením DILM9-10 (48VDC), určený pro aplikace s proudem 9 A a výkonem až 4 kW v režimu AC‑3.
- Typ ovládacího napětí je DC, přičemž jmenovité ovládací napětí je 48 V DC, což odpovídá běžným DC řídicím systémům.
- Má 3 spínací kontakty, které zajišťují spolehlivé zapínání obvodů.
- Počet rozpínacích kontaktů je 0, tedy žádné samostatné rozpínací kontakty nejsou přítomny.
- Není modulární (ne), což je vhodné tam, kde preferujete kompaktní jednodeskové provedení.
- Řídící napájecí napětí pro AC 50 Hz je uvedeno jako 0–0 V, což naznačuje, že pro AC ovládání není stanovené napětí.
Interní název produktu
DILM9-10(48VDC) Stykač 9A/4kW,1z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
