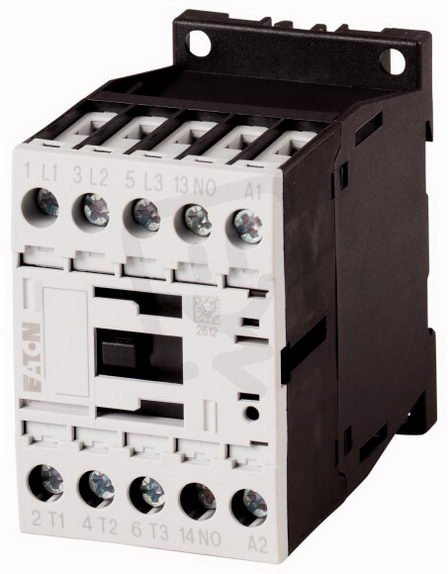

DILM9-10(415V50HZ,480V60HZ) Výkonový stykač 9A/4kW EATON 276693
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017280
- Kód dodavatele:
- 276693
- EAN:
- 4015082766931
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,5 kW
- Řídící napáj. napětí AC 50Hz:
- 415-415 V
- Řídící napáj. napětí AC 60HZ:
- 480-480 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILM9-10(415V50HZ,480V60HZ) Výkonový stykač 9A/4kW EATON 276693
DILM9-10 (EATON 276693, EAN 4015082766931) je výkonový stykač pro spínání motorů s provozním proudem AC‑3 9 A a provozním výkonem AC‑3 4 kW při 400 V, řízený střídavým napětím 415 V (50 Hz) / 480 V (60 Hz).
Hlavní obvod má 3 spínací a 0 rozpínacích kontaktů, doplňkově 1 pomocný spínací kontakt; připojení hlavního obvodu je šroubové.
Rozměry jsou 45 × 75 × 68 mm (šířka × hloubka × výška), provozní proud AC‑1 22 A, v AC‑4 při 400 V 6 A (výkon 2,5 kW) a rozsah provozního napětí AC 24–690 V.
Proč si vybrat tento výkonový stykač?
- Je navržen pro proud 9 A, přičemž spínané zatížení může dosahovat až 4 kW.
- Disponuje třemi spínacími kontakty, vhodnými pro spínání třífázových obvodů.
- Ovládá se střídavým ovládacím napětím (AC).
- Řídicí napájení je 415 V při 50 Hz (v označení je také uvedeno 480 V při 60 Hz).
- Má nemodulární konstrukci, není tedy určeno pro modulární montáž.
- Pochází od výrobce Eaton, typové číslo 276693.
Interní název produktu
DILM9-10(415V50HZ,480V60HZ)Stykač 9A/4kW
Podrobný popis produktu
Contactor,4kW/400V,AC-operated
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
