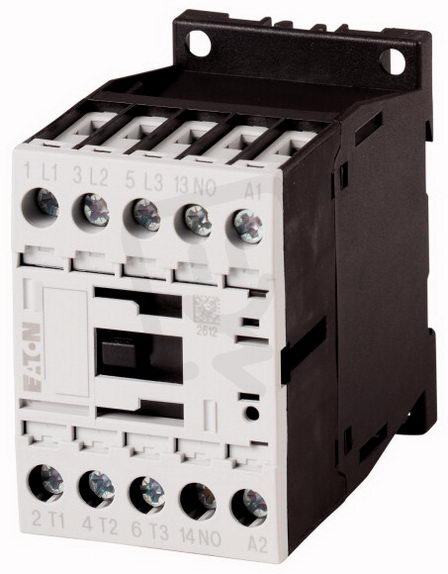

DILM9-10(48V50HZ) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 48V/50HZ EATON 276678
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017268
- Kód dodavatele:
- 276678
- EAN:
- 4015082766788
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,5 kW
- Řídící napáj. napětí AC 50Hz:
- 48-48 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILM9-10(48V50HZ) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 48V/50HZ EATON 276678
DILM9-10(48V50HZ) Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 48V/50HZ EATON 276678 (EAN: 4015082766788) je nemodulární výkonový stykač s 3 spínacími kontakty a 1 pomocným spínacím kontaktem, ovládaný střídavým napětím 48 V AC (50 Hz).
Provozní parametry: AC-3 400 V: 9 A / 4 kW, AC-1 400 V: 22 A, AC-4 400 V: 6 A / 2,5 kW a rozsah provozního napětí AC 50 Hz: 24–690 V.
Rozměry šířka 45 mm × hloubka 75 mm × výška 68 mm a hlavní obvod s šroubovým připojením.
Proč si vybrat tento výkonový stykač?
- Model DILM9-10 (EATON 276678) je navržen jako výkonový stykač pro průmyslové aplikace.
- Ovládací cívka pracuje na AC 48 V při 50 Hz, což odpovídá běžným řídicím obvodům.
- Pro spínání motorových zátěží má v režimu AC‑3 jmenovitý proud 9 A (odpovídající výkon 4 kW).
- V režimu AC‑1 je jmenovitý proud 22 A, vhodný pro odporová nebo nenáročná zatížení.
- Disponuje 3 hlavními spínacími kontakty, 0 rozpínacími kontakty a 1 pomocným spínacím kontaktem (1Z).
- Jedná se o nemodulární provedení, určené pro klasickou montáž do rozvaděčů.
Interní název produktu
DILM9-10(48V50HZ) Stykač 9A/4kW,1Z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
