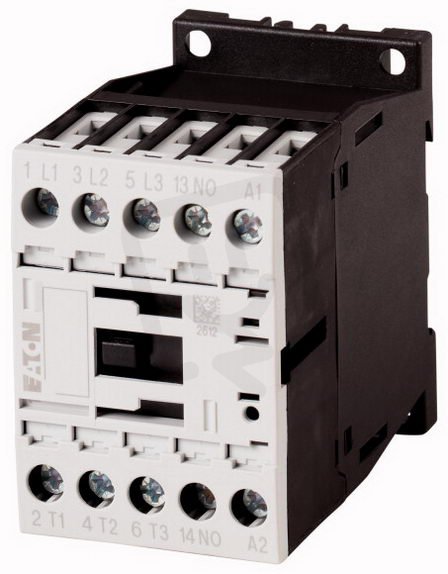

DILM7-10(110VDC) Výkonový stykač 7A/3kW AC-3 22A AC-1 1Z 110V DC EATON 276568
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017245
- Kód dodavatele:
- 276568
- EAN:
- 4015082765682
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 7 A
- Provozní proud Ie v AC-4, 400V:
- 5 A
- Provozní výkon AC-3 400V:
- 3 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,2 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 110-110 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DILM7-10(110VDC) Výkonový stykač 7A/3kW AC-3 22A AC-1 1Z 110V DC EATON 276568
Výkonový stykač DILM7-10 (110 V DC) od EATON (EAN 4015082765682), není modulární, s cívkou na 110 V DC a šroubovým připojením hlavního obvodu.
Hlavní obvod má 3 spínací kontakty (žádné rozpínací) a je doplněn o 1 pomocný spínací kontakt.
Provozní hodnoty: AC‑3 7 A / 3 kW (400 V), AC‑1 22 A (400 V), při AC‑4 5 A / 2,2 kW (400 V); provozní napětí 24–690 V AC a rozměry 45 × 75 × 68 mm (Š × H × V).
Proč si vybrat tento výkonový stykač?
- Produkt označený DILM7-10 (EATON 276568) identifikuje konkrétní typ výkonového stykače.
- Pro provoz ve zátěži udává hodnoty 7 A / 3 kW (AC-3) a 22 A (AC-1), vhodné pro řízení motorů i běžných zátěží.
- Ovládací napětí je 110 V DC, tedy jedná se o stykač s DC cívkou.
- Obsahuje 3 spínací a 0 rozpínacích kontaktů, což ovlivňuje zapojení v ovládacích obvodech.
- Má nemodulární provedení, takže se nejedná o typ určený pro montáž do modulárních systémů.
- Pro řízení střídavým napětím jsou uvedeny hodnoty 0-0 V, tedy není určeno pro AC 50 Hz ovládání.
Interní název produktu
DILM7-10(110VDC) Stykač 7A/3kW,1z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 3kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
