DILM7-10(48V50HZ) Výkonový stykač 7A/3kW AC-3 22A AC-1 1Z 48V/50HZ EATON 276538
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017225
- Kód dodavatele:
- 276538
- EAN:
- 4015082765385
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 7 A
- Provozní proud Ie v AC-4, 400V:
- 5 A
- Provozní výkon AC-3 400V:
- 3 kW
- Provozní výkon Ie v AC-4, 400V:
- 2,2 kW
- Řídící napáj. napětí AC 50Hz:
- 48-48 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm

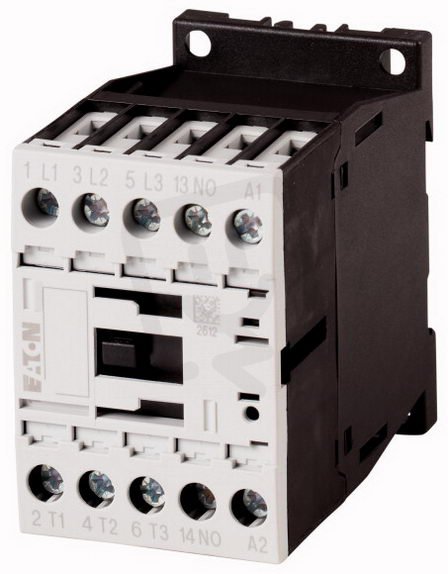

DILM7-10(48V50HZ) Výkonový stykač 7A/3kW AC-3 22A AC-1 1Z 48V/50HZ EATON 276538
Stykač EATON DILM7-10 (48V/50Hz), EAN 4015082765385, je třípólový výkonový stykač s cívkou 48 V AC / 50 Hz určený pro spínání motorů a obecných zátěží.
Nabízí 3 spínací kontakty a 1 pomocný spínací kontakt (1Z), hlavní proudové parametry AC-3: 7 A / 3 kW (400 V) a AC-1: 22 A (400 V), provozní napětí hlavního obvodu až 690 V AC a šroubové připojení.
Kompaktní rozměry šířka 45 mm, výška 68 mm a hloubka 75 mm usnadňují instalaci v rozvaděči.
Proč si vybrat tento výkonový stykač?
- Model a výrobce: EATON DILM7-10 (katalogové číslo 276538), určený pro průmyslové spínací aplikace.
- Cívka pro ovládání je na 48 V AC (50 Hz), tedy pro střídavé napětí podle specifikace.
- Hlavní spínací část obsahuje 3 spínací kontakty a je navržena bez rozpínacích kontaktů, což odpovídá třífázovému zapojení motorů.
- Jmenovité hodnoty pro spínání: 7 A (AC‑3), odpovídající až 3 kW pro motorové zátěže, a 22 A (AC‑1) pro běžné rezistivní zátěže.
- Jde o nemodulární provedení, tedy klasický výkonový stykač v samostatném pouzdře.
- K dispozici je pomocný kontakt 1 Z pro doplňkové ovládání nebo signalizaci.
Interní název produktu
DILM7-10(48V50HZ) Stykač 7A/3kW,1Z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 3kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
