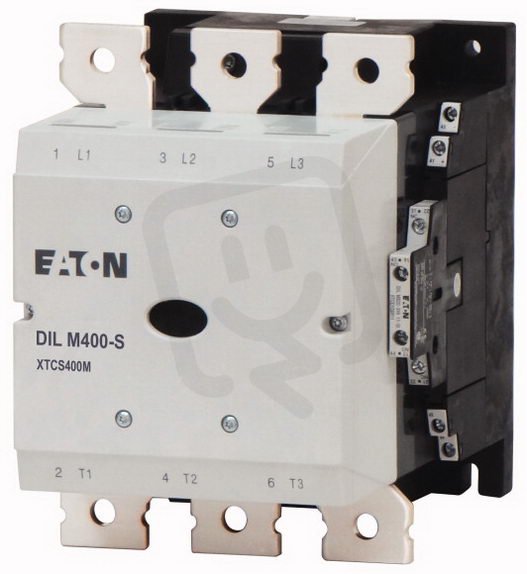

DILM400-S/22(220-240V50/60HZ) Výkonový stykač 400A/200kW EATON 274196

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
55 095,68 Kč
Cena po registraci:
49 194,01 Kč/ks
Po registraci bez DPH:
40 656,21 Kč
Vaše cena s DPH:
51 239,93 Kč/ks
Vaše cena bez DPH:
42 347,05 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0016362
Kód dodavatele:
274196
EAN:
4015082741969
Standardní balení:
1 ks
Recyklační poplatek:
11,12 Kč

Technické parametry

Hloubka:
216 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
2
Počet pom. spínacích kontaktů:
2
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí AC 50 Hz:
220-240 V
Provozní napětí u AC 60 Hz:
220-240 V
Provozní proud AC-3 400V:
400 A
Provozní proud Ie v AC-4, 400V:
296 A
Provozní výkon AC-3 400V:
200 kW
Provozní výkon Ie v AC-4, 400V:
160 kW
Řídící napáj. napětí AC 50Hz:
220-240 V
Řídící napáj. napětí AC 60HZ:
220-240 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
160 mm
Typ elektr. připoj. hlavního obvodu:
sběrnicové připojení
Typ ovládacího napětí:
AC
Výška:
209 mm

DILM400-S/22(220-240V50/60HZ) Výkonový stykač 400A/200kW EATON 274196

Výkonový stykač DILM400-S/22 (EATON 274196) je určený pro ovládací napětí AC 220–240 V (50/60 Hz) a poskytuje provozní proud 400 A (AC-3, 400 V) s provozním výkonem 200 kW.

Má 3 hlavní spínací kontakty, 2 pomocné rozpínací a 2 pomocné spínací kontakty, hlavní obvod je řešen sběrnicovým připojením a není modulární.

Pro provoz v režimu AC-4 jsou parametry 296 A / 160 kW, rozměry 160 × 209 × 216 mm (š × v × h) a EAN: 4015082741969.

Proč si vybrat tento výkonový stykač?

  • Jedná se o model DILM400-S/22 (EATON 274196).
  • Je navržen pro proud 400 A.
  • Vhodný pro výkonové aplikace do 200 kW.
  • Ovládací typ je střídavé napětí (AC).
  • Řídicí napájení: AC 50 Hz, 220–240 V.
  • Má 3 spínací kontakty a 0 rozpínacích kontaktů.

Interní název produktu

DILM400-S/22(240VAC) Stykač 400A/200kW


Podrobný popis produktu

DILM400-S/22(220-240V50/60HZ)

Výkonový stykač, 3p+2S+2R, 200kW/400V/AC3

Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Standardní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 400 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 612 A, zakrytá: Ith= 450 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 1250 A, zakrytá: Ith= 1125 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: AC ovládání
