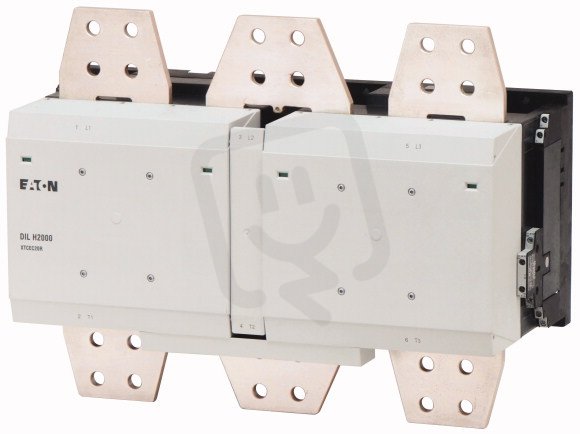

DILH2000/22(RAW250) Výkonový stykač 2000A AC-1 3pól + 2Z 2V 230-250V AC/DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
506 017,17 Kč
Cena po registraci:
451 806,52 Kč/ks
Po registraci bez DPH:
373 393,82 Kč
Vaše cena s DPH:
470 599,55 Kč/ks
Vaše cena bez DPH:
388 925,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0016277
- Kód dodavatele:
- 272442
- EAN:
- 4015082724429
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 42,24 Kč
Technické parametry
- Hloubka:
- 252 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-250 V
- Provozní napětí u AC 60 Hz:
- 230-250 V
- Provozní proud AC-3 400V:
- 0 A
- Provozní proud Ie v AC-4, 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon Ie v AC-4, 400V:
- 0 kW
- Řídící napáj. napětí AC 50Hz:
- 230-250 V
- Řídící napáj. napětí AC 60HZ:
- 230-250 V
- Řídící napáj. napětí DC:
- 230-250 V
- Šířka:
- 515 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 392 mm
DILH2000/22(RAW250) Výkonový stykač 2000A AC-1 3pól + 2Z 2V 230-250V AC/DC
Výkonový stykač DILH2000/22(RAW250) s proudovou třídou 2000 A (AC-1) a třípólovým provedením je určen pro ovládání napětím 230–250 V AC/DC.
Zařízení je nemodulární, disponuje 2 pomocnými rozpínacími a 2 pomocnými spínacími kontakty, má sběrnicové připojení hlavního obvodu a rozměry 515×392×252 mm (Š×V×H); EAN: 4015082724429.
Proč si vybrat tento výkonový stykač?
- Má jmenovitý proud 2000 A (kategorie AC‑1), určený pro aplikace s vysokým proudovým zatížením.
- Je v 3pólovém provedení, vhodném pro spínání třífázových obvodů.
- Konstrukce má 3 spínací kontakty (bez rozpínacích kontaktů), což odpovídá specifikaci pro požadované zapojení.
- Nabízí AC/DC ovládání, takže lze stykač řídit jak střídavým, tak stejnosměrným napětím.
- Řídicí napětí je 230–250 V AC (50 Hz), běžné průmyslové napájení pro ovládání.
- Má nemodulární provedení, vhodné pro pevné instalace v rozvaděčích a technických zařízeních.
Interní název produktu
DILH2000/22(RAW250) Stykač 2000A,2z2v
Podrobný popis produktu
DILH2000/22(RAW250)
Výkonový stykač, Ith =Ie: 2450 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, ovládání střídavým a stejnosměrným proudem, šroubové připojení
Výkonový stykač,
Aplikace: Síťový stykač pro ohmické spotřebiče od 1000 A, AC-1 stykače nad 1000 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 2450 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 5000 A
Použitelný pro: DILM820-XHI…
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
Výkonový stykač, Ith =Ie: 2450 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, ovládání střídavým a stejnosměrným proudem, šroubové připojení
Výkonový stykač,
Aplikace: Síťový stykač pro ohmické spotřebiče od 1000 A, AC-1 stykače nad 1000 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 2450 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 5000 A
Použitelný pro: DILM820-XHI…
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
