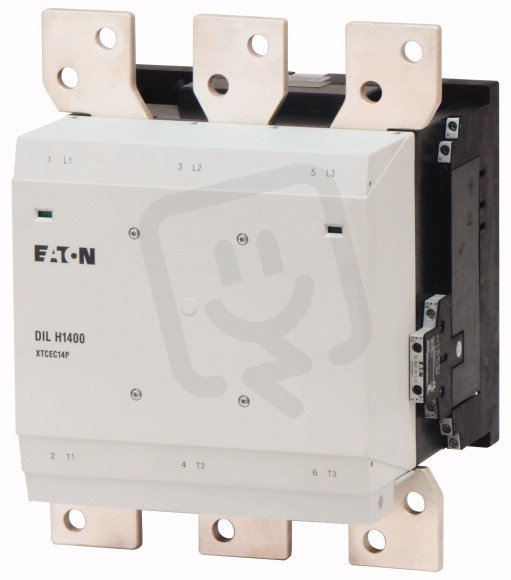

DILH1400/22(RAW250) Výkonový stykač 1400A AC-1 3pól + 2Z 2V 230-250V AC/DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
276 499,71 Kč
Cena po registraci:
246 877,21 Kč/ks
Po registraci bez DPH:
204 030,75 Kč
Vaše cena s DPH:
257 146,34 Kč/ks
Vaše cena bez DPH:
212 517,64 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0016276
- Kód dodavatele:
- 272441
- EAN:
- 4015082724412
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 19,01 Kč
Technické parametry
- Hloubka:
- 232 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-250 V
- Provozní napětí u AC 60 Hz:
- 230-250 V
- Provozní proud AC-3 400V:
- 0 A
- Provozní proud Ie v AC-4, 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon Ie v AC-4, 400V:
- 0 kW
- Řídící napáj. napětí AC 50Hz:
- 230-250 V
- Řídící napáj. napětí AC 60HZ:
- 230-250 V
- Řídící napáj. napětí DC:
- 230-250 V
- Šířka:
- 260 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 342 mm
DILH1400/22(RAW250) Výkonový stykač 1400A AC-1 3pól + 2Z 2V 230-250V AC/DC
Výkonový stykač DILH1400/22(RAW250) s proudovým zatížením 1400 A (AC-1) jako 3pólový typ nabízí ovládací napětí 230–250 V AC/DC a pomocné kontakty 2× rozpínací a 2× spínací.
Hlavní obvod je řešen sběrnicovým připojením, rozměry jsou výška 342 mm, šířka 260 mm, hloubka 232 mm, není modulární a EAN výrobku je 4015082724412.
Proč si vybrat tento stykač?
- Jedná se o výkonový stykač s jmenovitým proudem 1400 A (AC-1), určený pro silové aplikace.
- Má třípólové provedení, takže spíná všechny tři fáze.
- Obsahuje 3 spínací kontakty a 0 rozpínacích kontaktů, což ovlivňuje jeho spínací konfiguraci.
- Typ ovládacího napětí je AC/DC, takže lze použít jak střídavé, tak stejnosměrné řízení.
- Řídicí napájecí napětí je 230–250 V AC (50 Hz), odpovídající běžným průmyslovým standardům.
- Není to modulární provedení, což má vliv na způsob montáže a instalace.
Interní název produktu
DILH1400/22(RAW250) Stykač 1400A,2z2v
Podrobný popis produktu
DILH1400/22(RAW250)
Výkonový stykač, Ith =Ie: 1714 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, ovládání střídavým a stejnosměrným proudem, šroubové připojení
Výkonový stykač,
Aplikace: Síťový stykač pro ohmické spotřebiče od 1000 A, AC-1 stykače nad 1000 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1714 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 3500 A
Použitelný pro: DILM820-XHI…
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
Výkonový stykač, Ith =Ie: 1714 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, ovládání střídavým a stejnosměrným proudem, šroubové připojení
Výkonový stykač,
Aplikace: Síťový stykač pro ohmické spotřebiče od 1000 A, AC-1 stykače nad 1000 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1714 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 3500 A
Použitelný pro: DILM820-XHI…
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
