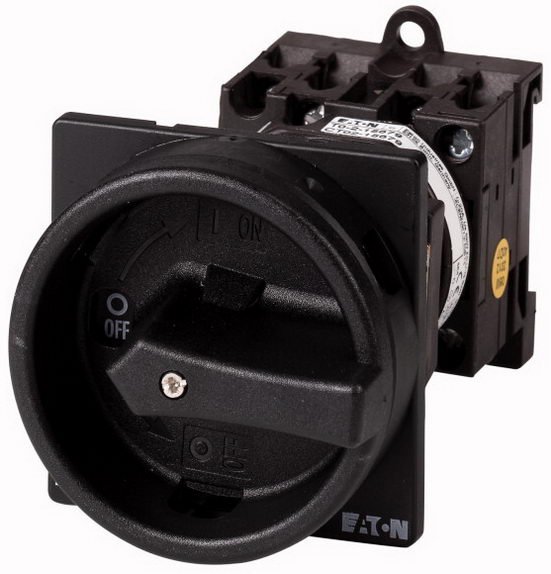

Hlavní vypínač EATON T0-4-15682/V/SVB-SW 6-pól+1z1v, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 447,48 Kč
Cena po registraci:
2 185,28 Kč/ks
Po registraci bez DPH:
1 806,02 Kč
Vaše cena s DPH:
2 276,18 Kč/ks
Vaše cena bez DPH:
1 881,14 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0152149
- Kód dodavatele:
- 027011
- EAN:
- 4015080270119
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 147 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T0-4-15682/V/SVB-SW 6-pól+1z1v, 20A
Hlavní vypínač T0-4-15682/V/SVB-SW (EAN 4015080270119) s 6 póly a pomocnými kontakty 1 spínací + 1 rozpínací je dimenzovaný na trvalý proud 20 A při jmenovitém napětí 690 V.
Se šroubovým připojením hlavního obvodu nabízí krytí IP65, rozměry 65 × 74 × 147 mm a je vhodný pro mezimontáž i montáž na podlahu, avšak není vhodný pro instalaci do rozvaděče.
Provozní výkon při AC‑3/400 V je 5,5 kW, je blokovatelný a obsahuje přepínač údržby, integrovaný motorový pohon ne a krátkodobá proudová výdrž (lcw) 0,32 kA.
Proč si vybrat tento hlavní vypínač?
- Je dostupný ve verzi jako hlavní vypínač, určený pro přímé rozpojení napájecích obvodů.
- Má 6 pólů, což umožňuje řízení více fázových větví najednou.
- Nabízí 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo ovládání pomocných obvodů.
- Je dimenzován na trvalý proud 20 A, vhodný pro odpovídající zatížení.
- Má maximální provozní napětí 690 V AC (jmenovité provozní napětí 690 V).
- Není vhodný pro instalaci do rozvaděče, zvažte způsob montáže při plánování zapojení.
Interní název produktu
T0-4-15682/V/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-4-15682/V/SVB-SW
Hlavní vypínač, T0, 20 A, Zadní montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a b
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Zadní montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a b
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
