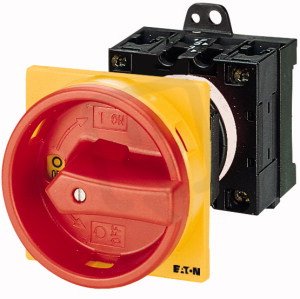

Ovládací spínač EATON T3-4-15700/V/SVB 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 142,91 Kč
Cena po registraci:
3 699,08 Kč/ks
Po registraci bez DPH:
3 057,09 Kč
Vaše cena s DPH:
3 852,94 Kč/ks
Vaše cena bez DPH:
3 184,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150234
- Kód dodavatele:
- 002682
- EAN:
- 4015080026822
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 156 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Ovládací spínač EATON T3-4-15700/V/SVB 32A
T3-4-15700/V/SVB Ovládací spínač 32A EATON, EAN 4015080026822 je šestipólový hlavní vypínač s trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Má stupeň krytí IP65, je blokovatelný, vybaven nouzovým zastavením a přepínačem údržby, vhodný pro mezimontáž a montáž na podlahu, se šroubovým připojením a provozním výkonem 11 kW (AC-3, 400 V) / 15 kW (AC-23, 400 V); ovládací prvek je červený.
Proč si vybrat tento ovládací spínač?
- Spínač má 6 pólů, což umožňuje řízení více nezávislých obvodů.
- Jmenovitý trvalý proud Iu je 32 A, vhodný pro běžné silové aplikace.
- Maximální provozní napětí Ue AC činí 690 V, čímž pokrývá průmyslové napěťové úrovně.
- K dispozici jsou 2 pomocné spínací kontakty pro signalizaci nebo řídicí obvody.
- Spínač je dostupný ve verzi hlavního vypínače, takže lze použít jako hlavní odpojovač.
- Nevhodné pro instalaci do rozvaděče, proto je třeba zvážit jiné způsoby montáže.
Interní název produktu
T3-4-15700/V/SVB Ovládací spínač,32A
Podrobný popis produktu
T3-4-15700/V/SVB
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
