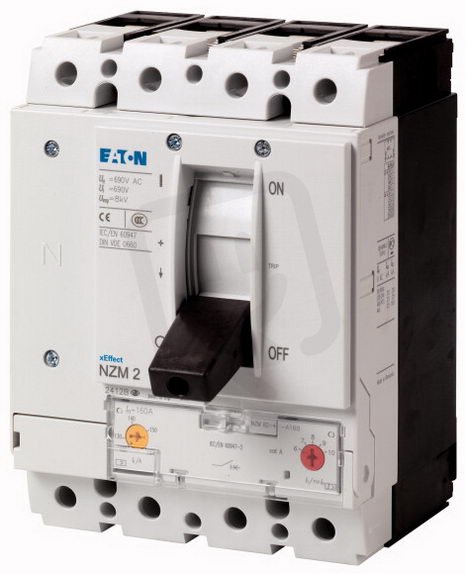

Jistič NZMH2-4-A80 4pól, ochr.obvodů, 150kA, 80A EATON 265829
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 390,55 Kč
Cena po registraci:
11 063,50 Kč/ks
Po registraci bez DPH:
9 143,39 Kč
Vaše cena s DPH:
11 523,54 Kč/ks
Vaše cena bez DPH:
9 523,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015115
- Kód dodavatele:
- 265829
- EAN:
- 4015082658298
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,96 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 63-80 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 20,5 W
Jistič NZMH2-4-A80 4pól, ochr.obvodů, 150kA, 80A EATON 265829
Jistič NZMH2-4-A80 4pól (EAN 4015082658298) je čtyřpólový jistič značky EATON s trvalým proudem 80 A a vypínací schopností zkratu 150 kA (400 V, 50 Hz).
Umožňuje nastavení přetížení 63–80 A, nastavení nezpožď. zkratové spouště 6–10 A, ovládá se kyvnou pákou a má šroubové připojení hlavního obvodu; montáž na DIN lištu a pohon motoru jsou dostupné volitelně.
Má stupeň krytí IP20, jmenovité napětí 690 V, integrovanou ochrannou jednotku a ztrátový výkon 20,5 W; nepodporuje indikátor vypnutí ani integrovanou podpěťovou spoušť.
Proč si vybrat tento jistič?
- Jistič má 4 póly, vhodné pro ochranu vícepólových obvodů.
- Jmenovitý trvalý proud (Iu) je 80 A, takže je navržen pro trvalé zatížení tohoto rozsahu.
- Vypínací zkratová schopnost při 400 V, 50 Hz je 150 kA, což určuje jeho kapacitu pro přerušení zkratového proudu.
- Možnost nastavení přetížení v rozsahu 63–80 A umožňuje přizpůsobit ochranu konkrétnímu zatížení.
- Rozsah nastavení nezpožděné zkratové spouště je 6–10 A, pro nastavení okamžité ochrany proti zkratům.
- Není určen pro montáž na DIN lištu, je třeba zohlednit jiný způsob upevnění při instalaci.
Interní název produktu
NZMH2-4-A80 Jistič,4p,150kA,80A
Podrobný popis produktu
NZMH2-4-A80
Výkonový jistič, 4p, 80A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 80A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
