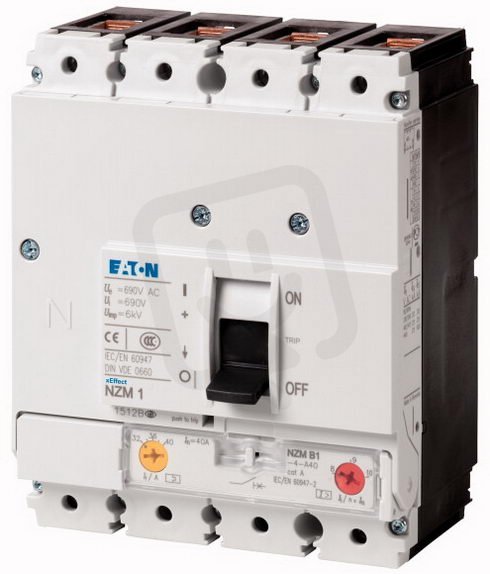

Jistič NZMN1-4-A100 4pól, ochr.obvodů, 50kA, 100A EATON 265819
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 974,78 Kč
Cena po registraci:
10 692,00 Kč/ks
Po registraci bez DPH:
8 836,36 Kč
Vaše cena s DPH:
11 136,69 Kč/ks
Vaše cena bez DPH:
9 203,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015105
- Kód dodavatele:
- 265819
- EAN:
- 4015082658199
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,77 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 80-100 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 21,9 W
Jistič NZMN1-4-A100 4pól, ochr.obvodů, 50kA, 100A EATON 265819
Jistič NZMN1-4-A100 4pól s trvalým proudem 100 A a vypínací zkratovou schopností 50 kA (400 V, 50 Hz).
Má rozsah nastavení přetížení 80–100 A, rozsah nastavení nezpožď. zkrat. spouště 6–10 A, typ ovládacího prvku kyvná páka, hlavní elektrické připojení rámová svorka a jmenovité napětí 690 V.
Stupeň krytí IP20, ztrátový výkon 21,9 W a zařízení obsahuje ochrannou jednotku; montáž na DIN lištu je volitelná, přímá vhodnost pro lištu není udána jako kladná.
Proč si vybrat tento jistič?
- Má 4 póly, takže pokryje čtyřvodičové rozvody (tři fáze + ochranný/neutralní vodič).
- Poskytuje trvalý proud 100 A, vhodný pro obvody s vyšší jmenovitou zátěží.
- Vypínací zkratová schopnost je 50 kA při 400 V, 50 Hz, což umožňuje přerušit výrazné zkratové proudy.
- Rozsah nastavení přetížení je 80–100 A, takže lze ochranu přizpůsobit reálnému zatížení.
- Nastavení nezpožděné zkratové spouště je 6–10 A, pro citlivou okamžitou ochranu proti zkratům.
- Není určen pro montáž na DIN lištu (ne), proto je třeba počítat s alternativním upevněním při instalaci.
Interní název produktu
NZMN1-4-A100 Jistič,4p,50kA,100A
Podrobný popis produktu
NZMN1-4-A100
Výkonový jistič, 4p, 100A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 100A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
