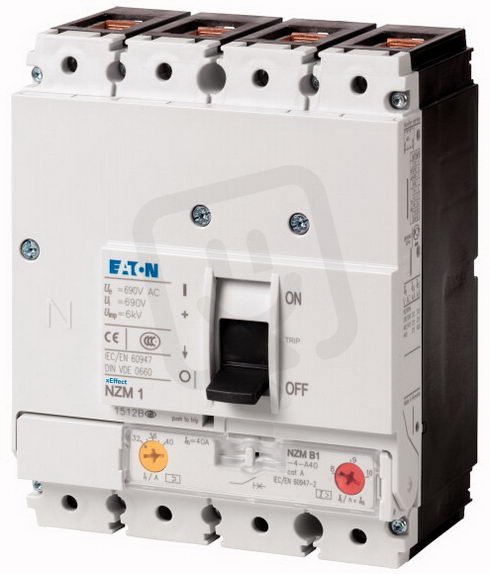

Jistič NZMN1-4-A63 4pól, ochr.obvodů, 50kA, 63A EATON 265815
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 022,56 Kč
Cena po registraci:
8 056,08 Kč/ks
Po registraci bez DPH:
6 657,92 Kč
Vaše cena s DPH:
8 391,13 Kč/ks
Vaše cena bez DPH:
6 934,82 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015101
- Kód dodavatele:
- 265815
- EAN:
- 4015082658151
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,74 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 50-63 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 14,2 W
Jistič NZMN1-4-A63 4pól, ochr.obvodů, 50kA, 63A EATON 265815
Jistič NZMN1-4-A63 4pól, EATON (EAN: 4015082658151) je určený pro ochranu obvodů s rámovou svorkou a stupněm krytí IP20.
Má jmenovitý proud 63 A, vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 50–63 A a rozsah nastavení nezpožďované zkratové spouště 6–10 A.
Zařízení obsahuje integrovanou ochrannou jednotku, ovládá se kyvnou pákou, nabízí volitelnou montáž na DIN lištu, jmenovité napětí až 690 V a ztrátový výkon 14,2 W.
Proč si vybrat tento jistič?
- Jistič má 4 póly, takže je vhodný pro ochranu čtyř vodičů v třífázových obvodech.
- Umožňuje trvalý proud 63 A, což odpovídá parametrům středně zatížených rozvodů.
- Zajišťuje vypínací zkratovou schopnost 50 kA (lcu) při 400 V, 50 Hz, díky čemuž zvládá vysoké zkratové proudy.
- Má rozsah nastavení přetížení 50–63 A, což umožňuje přizpůsobit ochranu reálnému provoznímu proudu.
- Neodloženou zkratovou spoušť lze nastavit v rozsahu 6–10 A pro citlivou ochranu proti okamžitým zkratům.
- Pro montáž: není určen pro DIN lištu, je tedy třeba zvolit alternativní upevnění.
Interní název produktu
NZMN1-4-A63 Jistič,4p,50kA,63A
Podrobný popis produktu
NZMN1-4-A63
Výkonový jistič, 4p, 63A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 63A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
