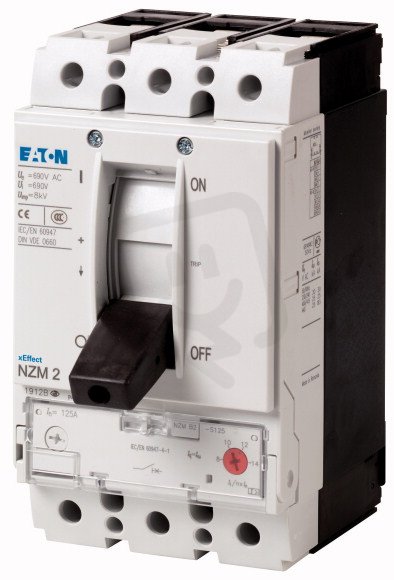

Jistič NZMH2-S200 3pól, bez tepel.spouště, 150kA, 200A EATON 265749
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
23 495,25 Kč
Cena po registraci:
20 978,30 Kč/ks
Po registraci bez DPH:
17 337,44 Kč
Vaše cena s DPH:
21 850,85 Kč/ks
Vaše cena bez DPH:
18 058,55 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015035
- Kód dodavatele:
- 265749
- EAN:
- 4015082657499
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,10 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon při AC-3, 230 V:
- 55 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-44328 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 38 W
Jistič NZMH2-S200 3pól, bez tepel.spouště, 150kA, 200A EATON 265749
Jistič NZMH2-S200 3pól (EAN: 4015082657499) je třípólový jistič s trvalým proudem 200 A, ovládáním kyvnou pákou a krytím IP20.
Má vypínací schopnost zkratu 130 kA (400 V AC), rozsah nastavení nezpožď. zkrat. spouště 8–44328 A a neobsahuje tepelnou spoušť ani citlivost na selhání fáze (tedy bez tepelné spouště, bez citlivosti na selhání fáze).
Rozměry jsou 105 × 184 × 149 mm (š × v × h), hlavní obvod má šroubové připojení, jmenovité provozní napětí 690 V a provozní výkony AC-3 110 kW (400 V) a 55 kW (230 V) při ztrátovém výkonu 38 W.
Proč si vybrat tento jistič?
- Má 3 póly, takže je vhodný pro třífázové rozvody.
- Jeho trvalý proud (Iu) je 200 A, což určuje proudovou kapacitu pro trvalé zatížení.
- Vypínací zkratová schopnost při 400 V AC je 130 kA.
- Je bez tepelné ochrany (bez tepelné spouště), tedy nepodporuje nastavení přetížení.
- Pro ovládání slouží kyvná páka pro rychlé manuální sepnutí či rozpojení.
- Stupeň krytí je IP20, poskytující ochranu proti dotyku, nikoli proti vodě.
Interní název produktu
NZMH2-S200 Jistič,3p,150kA,200A
Podrobný popis produktu
NZMH2-S200
Výkonový jistič, 3p, 200A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 200A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
