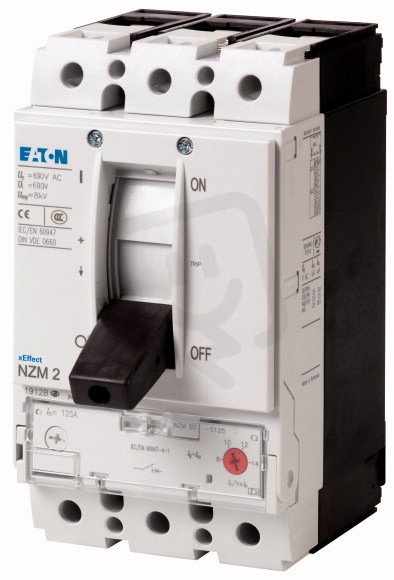

Jistič NZMH2-S160 3pól, bez tepel.spouště, 150kA, 160A EATON 265748
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
19 398,10 Kč
Cena po registraci:
17 320,13 Kč/ks
Po registraci bez DPH:
14 314,16 Kč
Vaše cena s DPH:
18 040,50 Kč/ks
Vaše cena bez DPH:
14 909,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015034
- Kód dodavatele:
- 265748
- EAN:
- 4015082657482
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,07 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 90 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 24,3 W
Jistič NZMH2-S160 3pól, bez tepel.spouště, 150kA, 160A EATON 265748
Jistič EATON NZMH2-S160 (EAN 4015082657482) je třípólový jistič s trvalým proudem 160 A, vypínací schopností zkratu 130 kA (lcu 400 V, AC) a jmenovitým provozním napětím 690 V.
Je vybaven kyvnou pákou a šroubovým připojením, má krytí IP20, nastavení krátkodobé zkratové spouště 8–14 A, neobsahuje tepelnou ochranu ani integrovanou podpěťovou nebo pomocnou spoušť; rozměry jsou 105 × 184 × 149 mm, provozní výkon AC‑3 90 kW (400 V) / 45 kW (230 V) a ztrátový výkon 24,3 W.
Proč zvolit právě tento jistič?
- Jistič má třípólové provedení, proto je určen pro použití v třífázových rozvodech.
- Poskytuje stupeň krytí IP20, což je běžné pro montáž do vnitřních rozvaděčů.
- Ovládání je řešeno kyvnou pákou, která umožňuje rychlé ruční sepnutí a rozepnutí obvodu.
- Je navržen pro trvalý proud 160 A, vhodný pro náročnější obvody s vyšším zatížením.
- Dodává se bez tepelné spouště, tedy bez integrované ochrany proti dlouhodobému přetížení.
- Má vypínací schopnost zkratu 130 kA při 400 V AC, což popisuje jeho schopnost přerušit zkratové proudy do této hodnoty.
Interní název produktu
NZMH2-S160 Jistič,3p,150kA,160A
Podrobný popis produktu
NZMH2-S160
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
