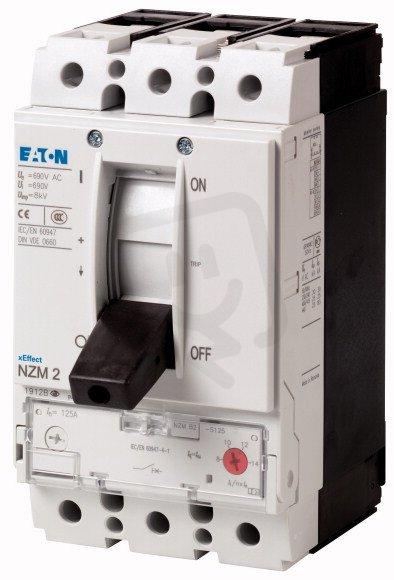

Jistič NZMH2-S125 3pól, bez tepel.spouště, 150kA, 125A EATON 265747
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
16 420,99 Kč
Cena po registraci:
14 662,01 Kč/ks
Po registraci bez DPH:
12 117,36 Kč
Vaše cena s DPH:
15 271,79 Kč/ks
Vaše cena bez DPH:
12 621,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015033
- Kód dodavatele:
- 265747
- EAN:
- 4015082657475
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,07 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 37 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 14,9 W
Jistič NZMH2-S125 3pól, bez tepel.spouště, 150kA, 125A EATON 265747
Jistič NZMH2-S125 3pól (EAN: 4015082657475) je třípólový spínací přístroj s kyvnou pákou a šroubovým připojením hlavního obvodu, určený pro jmenovitý proud 125 A.
Má vypínací schopnost 130 kA (lcu při 400 V AC), rozsah nastavení nezpožděné zkratové spouště 8–14 A, krytí IP20 a bez tepelně‑spoušťové ochrany, přičemž není citlivý na selhání fáze.
Podporuje provozní napětí 690 V, provozní výkon AC‑3 55 kW při 400 V a 37 kW při 230 V, má ztrátový výkon 14,9 W a rozměry 105 × 184 × 149 mm.
Proč si vybrat tento jistič?
- Je v 3 pólech, takže je určen pro třífázová zapojení.
- Má trvalý proud 125 A, což určuje jeho jmenovité zatížení.
- Vypínací zkratová schopnost (Lcu) při 400 V AC činí 130 kA, což udává schopnost přerušit zkratový proud.
- Je dodáván bez tepelné spouště, proto není k dispozici nastavení přetížení (rozsah 0–0 A).
- Disponuje stupněm krytí IP20, vhodným pro použití v suchém vnitřním prostředí a rozvaděčích.
- Ovládání zajišťuje kyvná páka pro jednoduché a přehledné manuální ovládání.
Interní název produktu
NZMH2-S125 Jistič,3p,150kA,125A
Podrobný popis produktu
NZMH2-S125
Výkonový jistič, 3p, 125A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 125A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
