Jistič NZMH2-S63 3pól, bez tepel.spouště, 150kA, 63A EATON 265744

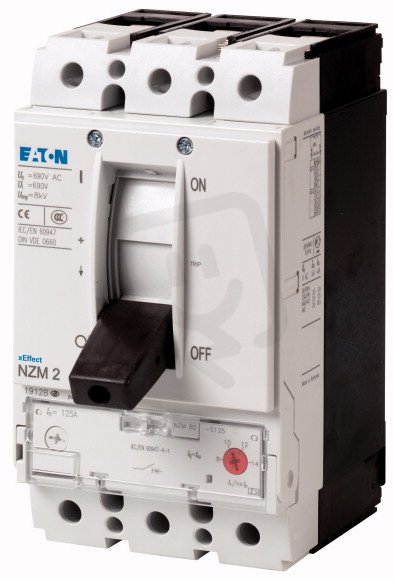

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 829,43 Kč
Cena po registraci:
6 990,96 Kč/ks
Po registraci bez DPH:
5 777,65 Kč
Vaše cena s DPH:
7 281,62 Kč/ks
Vaše cena bez DPH:
6 017,87 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015030
- Kód dodavatele:
- 265744
- EAN:
- 4015082657444
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,09 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-3, 230 V:
- 18,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 3,8 W
Jistič NZMH2-S63 3pól, bez tepel.spouště, 150kA, 63A EATON 265744
Jistič NZMH2‑S63 3pól (EATON 265744, EAN 4015082657444) je třípólový jistič s IP20 a ovládáním pomocí kyvné páky, určený pro montáž do rozvaděčů.
Má trvalý proud 63 A, vypínací schopnost 130 kA (400 V AC), rozsah nastavení nezpožděné zkratové spouště 8–14 A a bez tepelné ochrany (také bez podpěťové spouště a pomocného spínače); připojuje se šroubovým připojením, rozměry 105 × 184 × 149 mm, provozní výkon AC‑3 30 kW (400 V) / 18,5 kW (230 V) a ztrátový výkon 3,8 W.
Proč si vybrat tento jistič?
- Díky 3 pólům je vhodný pro ochranu třífázových obvodů.
- Má trvalý proud 63 A, což odpovídá běžným instalacím s tímto zatížením.
- Jmenovitá vypínací schopnost při 400 V AC dosahuje 130 kA, takže zvládá vysoké zkratové proudy.
- Stupeň krytí IP20 znamená ochranu proti dotyku neizolovaných částí v rozváděči.
- Ovládání zajišťuje kyvná páka pro snadné manuální zapínání a vypínání.
- Je dodáván bez tepelné spouště a má rozsah nastavení přetížení 0–0 A, tedy nenabízí nastavitelné tepelné jištění.
Interní název produktu
NZMH2-S63 Jistič,3p,150kA,63A
Podrobný popis produktu
NZMH2-S63
Výkonový jistič, 3p, 63A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 63A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
