Jistič NZMH2-S50 3pól, bez tepel.spouště, 150kA, 50A EATON 265743

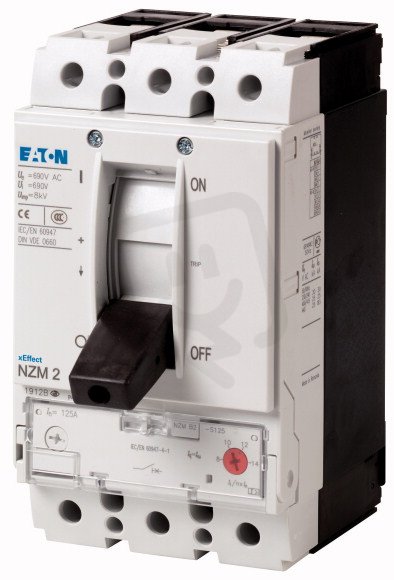

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 829,44 Kč
Cena po registraci:
6 990,97 Kč/ks
Po registraci bez DPH:
5 777,66 Kč
Vaše cena s DPH:
7 281,63 Kč/ks
Vaše cena bez DPH:
6 017,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015029
- Kód dodavatele:
- 265743
- EAN:
- 4015082657437
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,10 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-3, 230 V:
- 15 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 50 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 2,4 W
Jistič NZMH2-S50 3pól, bez tepel.spouště, 150kA, 50A EATON 265743
Jistič NZMH2-S50 od EATON (EAN 4015082657437) je 3pólový jistič s kyvnou pákou, dodávaný bez tepelné spouště.
Má trvalý proud 50 A, vypínací schopnost zkratu LCu 130 kA při 400 V AC a rozsah nastavení nezpožď. zkratové spouště 8–14 A, při jmenovitém provozním napětí 690 V.
Rozměry 105 × 184 × 149 mm, stupeň krytí IP20, šroubové připojení hlavního obvodu a provozní výkon AC‑3 22 kW při 400 V (a 15 kW při 230 V).
Proč si vybrat tento jistič?
- Je určen pro třífázové zapojení a disponuje 3 póly, což umožňuje jednotné jištění všech fází.
- Zabezpečuje trvalý proud 50 A, vhodný pro obvody s tímto proudovým zatížením.
- Krátkodobá vypínací schopnost při 400 V AC je 130 kA, takže snese vysoké zkratové proudy.
- Nabízí krytí IP20, které chrání před přístupem k nebezpečným částem.
- Ovládání je řešeno kyvnou pákou pro rychlé a přehledné manuální spínání.
- Je bez tepelné spouště, tedy neobsahuje vestavěnou tepelnou ochranu proti přetížení.
Interní název produktu
NZMH2-S50 Jistič,3p,150kA,50A
Podrobný popis produktu
NZMH2-S50
Výkonový jistič, 3p, 50A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 50A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
