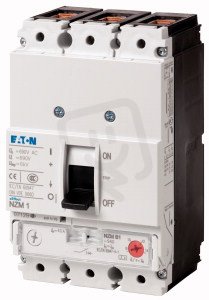

Jistič NZMN1-S80 3pól, bez tepel.spouště, 50kA, 80A EATON 265734
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 803,09 Kč
Cena po registraci:
6 074,37 Kč/ks
Po registraci bez DPH:
5 020,14 Kč
Vaše cena s DPH:
6 326,99 Kč/ks
Vaše cena bez DPH:
5 228,92 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015020
- Kód dodavatele:
- 265734
- EAN:
- 4015082657345
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 88 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 10,8 W
Jistič NZMN1-S80 3pól, bez tepel.spouště, 50kA, 80A EATON 265734
Jistič NZMN1-S80 (EATON 265734, EAN: 4015082657345) s kyvnou pákou je určen pro ochranu třífázových obvodů.
Má 3 póly, trvalý proud 80 A, vypínací schopnost 35 kA (400 V AC), stupeň krytí IP20 a rozsah nastavení zkratové spouště 8–14 A.
Neobsahuje tepelnou ochranu ani pomocný spínač; provozní výkon AC-3 je 37 kW (400 V) a 22 kW (230 V), rozměry jsou 90 × 88 × 145 mm a ztrátový výkon 10,8 W.
Proč si vybrat tento jistič?
- Je určen pro trojfázová zapojení a disponuje 3 póly, takže pokryje běžné třífázové obvody.
- Se stupněm krytí IP20 poskytuje základní ochranu proti dotyku a vniknutí pevných předmětů.
- Ovládání je řešeno pomocí kyvné páky, která umožňuje snadné a rychlé manuální přepínání.
- Pro trvalý provoz je dimenzován na 80 A, vhodný pro obvody s tímto zatížením.
- Vypínací schopnost při 400 V AC činí 35 kA, což udává chování při zkratových stavech.
- Jistič je bez tepelné ochrany a má rozsah nastavení přetížení 0–0 A, tedy neobsahuje nastavitelnou tepelnou spoušť.
Interní název produktu
NZMN1-S80 Jistič,3p,50kA,80A
Podrobný popis produktu
NZMN1-S80
Výkonový jistič, 3p, 80A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
