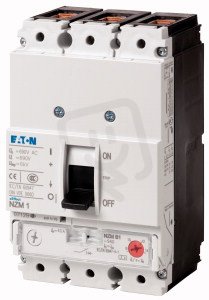

Jistič NZMN1-S40 3pól, bez tepel.spouště, 50kA, 40A EATON 265731
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 211,57 Kč
Cena po registraci:
5 546,22 Kč/ks
Po registraci bez DPH:
4 583,65 Kč
Vaše cena s DPH:
5 776,88 Kč/ks
Vaše cena bez DPH:
4 774,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015017
- Kód dodavatele:
- 265731
- EAN:
- 4015082657314
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,35 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 88 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon při AC-3, 230 V:
- 11 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 2,7 W
Jistič NZMN1-S40 3pól, bez tepel.spouště, 50kA, 40A EATON 265731
Jistič NZMN1-S40 3pól, bez tepel.spouště, 50kA, 40A EATON 265731 (EAN 4015082657314) nabízí ovládání kyvnou pákou a trvalý proud 40 A.
Má vypínací zkratovou schopnost 35 kA (400 V AC), rozsah nastavení nezpožď. zkrat. spouště 8–14 A, jmenovité provozní napětí 690 V a stupeň krytí IP20.
Rozměry jsou 90 × 88 × 145 mm, provozní výkon AC-3 18,5 kW (400 V), bez tepelné ochrany a bez citlivosti na selhání fáze.
Proč si vybrat tento jistič?
- Jistič má 3 póly, takže přeruší všechny fáze v trojfázovém zapojení.
- Je dimenzován na trvalý proud 40 A, vhodný pro obvody s tímto zatížením.
- Nabízí vypínací zkratovou schopnost 35 kA při 400 V AC, což udává schopnost přerušit zkratový proud.
- Stupeň krytí IP20 zajišťuje ochranu proti dotyku prstem a vniknutí pevných těles ≥12 mm, není ale určen do vlhkého či prašného prostředí.
- Ovládání je řešeno kyvnou pákou pro snadné manuální zapnutí a vypnutí a rychlou kontrolu polohy.
- Jistič je bez vestavěné tepelné spouště (rozsah nastavení přetížení 0–0 A), takže tepelnou ochranu je třeba zajistit externě.
Interní název produktu
NZMN1-S40 Jistič,3p,50kA,40A
Podrobný popis produktu
NZMN1-S40
Výkonový jistič, 3p, 40A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 40A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
