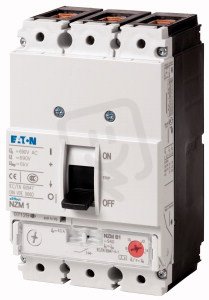

Jistič NZMB1-S100 3pól, bez tepel.spouště, 25kA, 100A EATON 265730
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 917,19 Kč
Cena po registraci:
6 176,25 Kč/ks
Po registraci bez DPH:
5 104,34 Kč
Vaše cena s DPH:
6 433,11 Kč/ks
Vaše cena bez DPH:
5 316,62 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015016
- Kód dodavatele:
- 265730
- EAN:
- 4015082657307
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 88 mm
- Jmenovité provozní napětí:
- 440-440 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 18,5 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 16,9 W
Jistič NZMB1-S100 3pól, bez tepel.spouště, 25kA, 100A EATON 265730
Jistič NZMB1-S100 3pól, bez tepel.spouště, 25kA, 100A EATON 265730 (EAN: 4015082657307) je třípólový jistič s kyvnou pákou určený pro ochranu napájecích obvodů při trvalém proudu 100 A.
Má vypínací zkratovou schopnost 18,5 kA (400 V AC), nastavení nezpožděné zkratové spouště 8–14 A a pracuje při jmenovitém provozním napětí 440 V, přičemž stupeň krytí je IP20.
Provozní výkon při AC-3 je 45 kW (400 V) a 30 kW (230 V), při instalaci zabere šířku 90 mm, hloubku 88 mm a výšku 145 mm, s uvedeným ztrátovým výkonem 16,9 W.
Proč si vybrat tento jistič?
- Vhodný pro třífázové okruhy díky 3 pólům.
- Trvalý proud jističe je 100 A, což určuje maximální trvalé zatížení obvodu.
- Vypínací schopnost zkratu při 400 V AC je 18,5 kA.
- Stupeň krytí IP20 určuje použití v suchých vnitřních rozvaděčích.
- Jistič je dodáván bez tepelné spouště, proto není vybaven vestavěnou ochranou proti přetížení.
- Ovládací prvek tvoří kyvná páka pro jasné manuální sepnutí a vypnutí.
Interní název produktu
NZMB1-S100 Jistič,3p,25kA.100A
Podrobný popis produktu
NZMB1-S100
Výkonový jistič, 3p, 100A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
