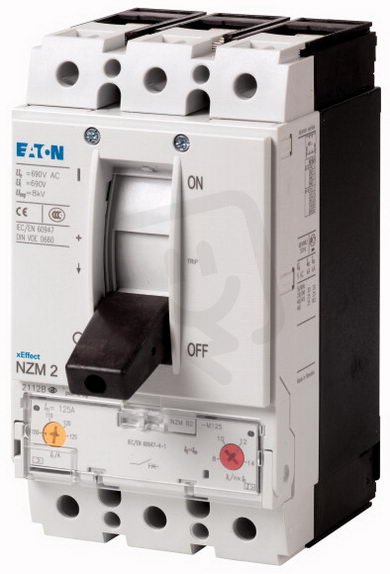

Jistič NZMN2-M160 3pól, ochr.motorů, 50kA, 160A EATON 265724
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
17 050,52 Kč
Cena po registraci:
15 224,07 Kč/ks
Po registraci bez DPH:
12 581,88 Kč
Vaše cena s DPH:
15 857,24 Kč/ks
Vaše cena bez DPH:
13 105,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015010
- Kód dodavatele:
- 265724
- EAN:
- 4015082657246
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,07 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 90 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1280-2240 A
- Rozsah nastavení přetížení:
- 125-160 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 38,4 W
Jistič NZMN2-M160 3pól, ochr.motorů, 50kA, 160A EATON 265724
Jistič NZMN2-M160 3pól EATON (obj. č. 265724, EAN 4015082657246) je určený pro ochranu motorů, s typem ovládacího prvku kyvná páka a krytím IP20.
Má trvalý proud 160 A, vypínací zkratovou schopnost 35 kA (400 V AC) a rozsah nastavení přetížení 125–160 A, obsahuje tepelnou ochranu a není citlivý na selhání fáze.
Rozměry 105×184×149 mm, šroubové připojení hlavního obvodu, bez integrované podpěťové spouště ani pomocného spínače; rozsah nastavení nezpožď. zkrat. spouště 1280–2240 A, provozní výkon AC-3 400 V: 90 kW (AC-3 230 V: 45 kW) a ztrátový výkon 38,4 W.
Proč si vybrat tento jistič?
- Je určen pro ochranu motorů v třífázových zapojeních a disponuje 3 póly.
- Nominální trvalý proud (Iu) je 160 A, vhodný pro silnější motorové odběry.
- Vypínací schopnost zkratového proudu při 400 V AC činí 35 kA, což zvyšuje bezpečnost při zkratových stavech.
- Rozsah nastavení přetížení je 125–160 A, umožňující přizpůsobení ochrany podle jmenovitého proudu motoru.
- Jistič je vybaven tepelnou ochranou (ano), která chrání proti dlouhodobému přetížení.
- Stupeň krytí je IP20, vhodný pro montáž do rozvaděčů.
Interní název produktu
NZMN2-M160 Jistič,3p,50kA,160A
Podrobný popis produktu
NZMN2-M160
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
