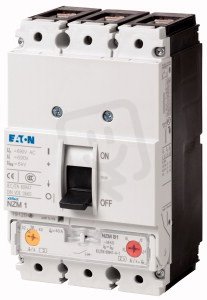

Jistič NZMN1-M100 3pól, ochr.motorů, 50kA, 100A EATON 265722
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 597,16 Kč
Cena po registraci:
7 676,20 Kč/ks
Po registraci bez DPH:
6 343,97 Kč
Vaše cena s DPH:
7 995,47 Kč/ks
Vaše cena bez DPH:
6 607,83 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015008
- Kód dodavatele:
- 265722
- EAN:
- 4015082657222
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,34 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 88 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 800-1250 A
- Rozsah nastavení přetížení:
- 80-100 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 23,9 W
Jistič NZMN1-M100 3pól, ochr.motorů, 50kA, 100A EATON 265722
Jistič NZMN1-M100 3pól (EATON, EAN: 4015082657222) určený pro ochranu motorů s trvalým proudem 100 A a rozsahem nastavení přetížení 80–100 A.
Má vypínací zkratovou schopnost 35 kA (400 V AC), je citlivý na selhání fáze a je vybaven tepelnou ochranou; při provozu AC‑3 poskytuje výkon 55 kW (400 V) a 30 kW (230 V).
Instaluje se do krytí IP20, jeho rozměry jsou 90 × 88 × 145 mm, nastavení nezpožděné zkratové spouště 800–1250 A a ztrátový výkon 23,9 W.
Proč si vybrat tento jistič?
- Navržen pro ochranu motorů, poskytuje cílenou ochranu při provozu motorových obvodů.
- Má 3 póly, vhodné pro třífázová zapojení.
- Trvalý proud (Iu) je 100 A, což odpovídá požadavkům středně silných motorů.
- Vypínací schopnost při 400 V AC činí 35 kA, odolává nárazovým zkratovým proudům.
- Rozsah nastavení přetížení je 80–100 A, umožňuje přesné doladění proti přetížení.
- Ovládá se kyvnou pákou a je vybaven tepelnou ochranou a citlivostí na selhání fáze pro zvýšenou provozní bezpečnost.
Interní název produktu
NZMN1-M100 Jistič,3p,50kA,100A
Podrobný popis produktu
NZMN1-M100
Výkonový jistič, 3p, 100A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
