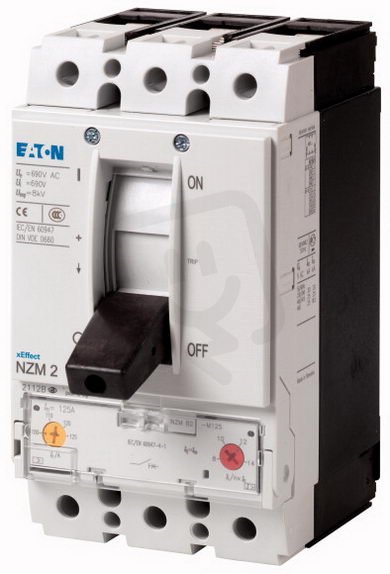

Jistič NZMB2-M160 3pól, ochr.motorů, 25kA, 160A EATON 265716
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
16 107,57 Kč
Cena po registraci:
14 382,16 Kč/ks
Po registraci bez DPH:
11 886,08 Kč
Vaše cena s DPH:
14 980,30 Kč/ks
Vaše cena bez DPH:
12 380,41 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0015002
- Kód dodavatele:
- 265716
- EAN:
- 4015082657161
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,08 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 440-440 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 90 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1280-2240 A
- Rozsah nastavení přetížení:
- 125-160 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 18,5 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 38,4 W
Jistič NZMB2-M160 3pól, ochr.motorů, 25kA, 160A EATON 265716
Jistič EATON 265716 typu NZMB2-M160 je třípólový motorový jistič s tepelnou ochranou, trvalým proudem 160 A a jmenovitou vypínací schopností 25 kA (Lcu 400 V AC: 18,5 kA).
Rozsah nastavení přetížení 125–160 A, rozsah nastavení nezpožděné zkratové spouště 1280–2240 A, ovládání kyvnou pákou; není citlivý na selhání fáze a není vybaven integrovanou podpěťovou spouští ani pomocným spínačem, hlavní připojení je šroubové.
Rozměry 105 × 184 × 149 mm (šířka × výška × hloubka), jmenovité provozní napětí 440 V, provozní výkon AC-3: 90 kW při 400 V a 45 kW při 230 V, ztrátový výkon 38,4 W.
Proč si vybrat tento jistič?
- Jistič je třípólový a proto vhodný pro třífázová zapojení s 3 póly.
- Umožňuje trvalý proud 160 A, což pokryje nároky silně zatížených okruhů.
- Nastavení přetížení lze přesně regulovat v rozsahu 125–160 A podle potřeby ochrany.
- Je vybaven tepelnou ochranou pro spolehlivou ochranu proti dlouhodobému přetížení.
- Je určen pro ochranu motorů, takže jej lze použít v motorových obvodech.
- Poskytuje vypínací zkratovou schopnost 18,5 kA (Lcu při 400 V AC) pro zvládnutí zkratových poruch.
Interní název produktu
NZMB2-M160 Jistič,3p,25kA,160A
Podrobný popis produktu
NZMB2-M160
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
